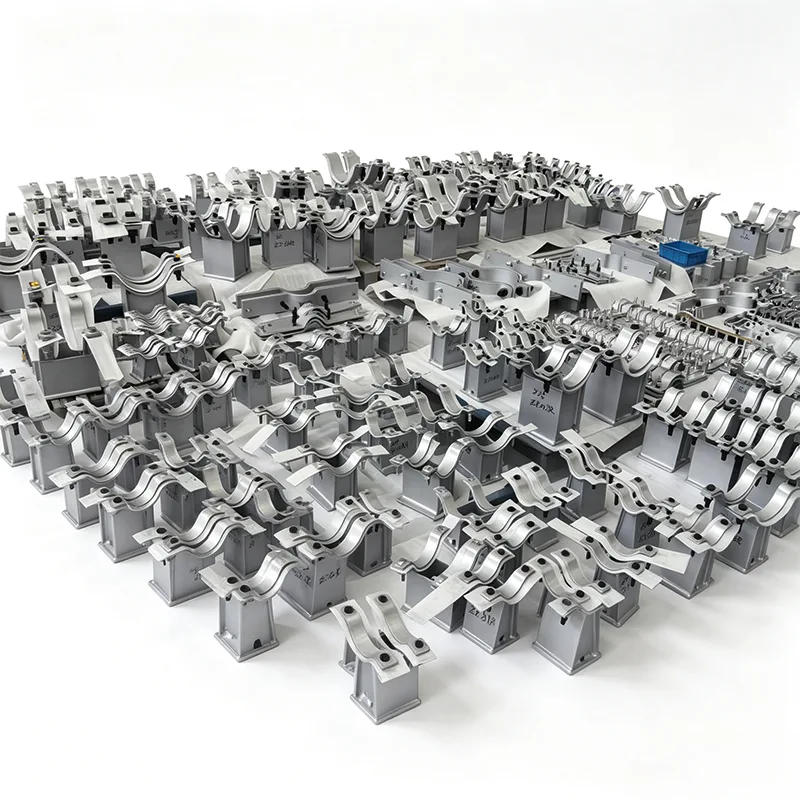

תומך צינור אוכף מפלדת אל חלד

כאשר תומך צינור צריך לשבת במפעל חוף עמוס במלח, לטפל בשטיפות כימיות אגרסיביות, או להישאר ללא תחזוקה במשך עשרות שנים בתוך קו עיבוד סטרילי, בחירת החומר היא הכל. ב-Yangzhou Tianshun, אנו מתכננים ומספקים מערכות תמיכת צינורות מאז 2012, ותומכי צינור האוכף מפלדת אל-חלד שלנו בנויים בדיוק לאותם מצבים - שבהם פלדת פחמן סטנדרטית פשוט לא תחזיק מעמד.

כל תמיכת אוכף מפלדת אל חלד שאנו שולחים משקפת 14 שנים של משוב ישיר מקבלני EPC, מהנדסי תחזוקה ובעלי פרויקטים ב-45+ מדינות. למדנו מה עובד, מה נכשל מוקדם, וכיצד להנדס נקודות כשל נפוצות הרבה לפני שתמיכה אי פעם נוגעת בצינור שלך.

מה שאתה מקבל עם אוכף עמידה מנירוסטה Tianshun

שלמות חומרית שאתה יכול לאתר

אנו מכינים גופי אוכף ורכיבי עמודים מלוחות פלדת אל-חלד ומלאי בר מוצק 304 (UNS S30400) או 316L (UNS S31603) - לא מקבילי יציקה. כל חום של חומר מגיע עם תעודת בדיקה EN 10204 3.1 מיל, ואנו שומרים על עקיבות מלאה מקבלת חומרי הגלם ועד לבדיקה הסופית. עבור פרויקטים הדורשים עמידות מוגברת של פיתולים, ציונים דופלקס 2205 או סופר-אוסטניטיים זמינים לפי בקשה.

צורה מהונדסת, לא רק צלחת מכופפת

רדיוס האוכף מעובד בדיוק כך שיתאים לקוטר החיצוני האמיתי של הצינור שלך, בדרך כלל מ-1 אינץ' NB עד 48 אינץ' NB ומעלה. זה מבטל את הטעינה הנקודתית שיכולה להתרחש עם תומכים בצורת V גנריים. בקווים חמים, לעתים קרובות אנו מרחיבים את רוחב האוכף ומשלבים לוחות PTFE או גרפיט בעלי חיכוך נמוך ישירות לתוך העיצוב - כך שהתמיכה פועלת עם התנועה התרמית של הצינור שלך, לא נגדו.

עיצוב סטנץ' שהופך את ההתקנה לצפויה

העמוד עצמו - העמוד האנכי הקושר את האוכף לפלדה המבנית - זמין בתצורות בגובה קבוע או מתכוונן. עמודים קבועים הם בדרך כלל ייצור מרותך יחיד של תעלת נירוסטה, קורת H, או צינור, עם ריתוך חדירה מלאה בבסיס האוכף. עיצובים מתכווננים משלבים גזע הברגה וסידור אום נעילה, המאפשרים הגדרת גובה מדויקת במהלך יישור חם ללא חיתוך או ריתוך מחדש.

כל הריתוכים נושאי העומס מבוצעים על ידי רתכים מוסמכים לפי נהלים המוסמכים לפי ASME סעיף IX, עם מפות ריתוך ו-NDE (PT או RT) זמינות לפי הצורך. גימור פני השטח לאחר הריתוך כבוש סטנדרטי ומפסיב כדי להחזיר עמידות מלאה בפני קורוזיה.

איך מטפלים בעומסים

אנחנו לא רק מניחים ש"נירוסטה היא חזקה". המהנדסים הפנימיים שלנו בודקים כל מכלול מעמדים עבור השילוב של משקל עצמי אנכי, דחף התפשטות תרמית, רוח או עומסים סיסמיים מזדמנים, וכל הרמה שיכולה להתרחש בשינויי כיוון. אם לפרויקט שלך יש קודי עיצוב ספציפיים (ASME B31.1, B31.3, EN 13480 וכו'), נוכל לספק את נתוני ניתוח המתח ונתוני העומס המתאימים. שלחנו תומכים המיועדים לעומסים אנכיים מכמה מאות ניוטון ועד למעלה מ-300 קילוטון.

איפה תראה את התמיכות האלה בשירות

במהלך השנים, תומכי צינור האוכף מפלדת אל-חלד שלנו נכנסו למקומות שבהם כישלון אינו אופציה:

מסופי גיזה LNG – אוכפים 316L בסביבות ימיות באוויר הפתוח עם תרסיס מלח מתמשך.

לולאות WFI פרמצבטיות (מים להזרקה) - 304 אל חלד עם חבילות תיעוד מלאות ואפשרויות גימור מלוטש.

צמחי שמן ומשקאות למאכל - תומכים מעוצבים עם פרופילים היגייניים, חריצים מינימליים וחומרי אטם תואמי ה-FDA במידת הצורך.

עיבוד כימי ואחסון קאוסטיק - דרגות שנבחרו במיוחד לעמידות בפני פיצוח קורוזיה במתח כלוריד.

משטחי פלטפורמה בים - מעמדים מתכווננים המאפשרים יישור מחדש לאחר התיישבות מבנית, הכל ב-316L עם בדיקה מלאה של צד שלישי.

איך אנחנו מוודאים שהאיכות אמיתית

כל מכלול אוכף מעמד עובר דרך מעבדת הבדיקות הפנימית שלנו לפני השחרור:

אימות מידות מול שרטוטי ייצור מוסכמים

PMI (זיהוי חומר חיובי) לאישור ציון על חלקי אל חלד

בדיקת חודר צבע או רנטגן על ריתוכים קריטיים (לפי מפרט הלקוח)

בדיקת עומס על פי בקשה עבור עיצובים חדשים או בהתאמה אישית רבה

המפעל שלנו מוסמך ISO 9001:2015, ואנו רגילים לעבוד עם פקחי צד שלישי מ-SGS, Bureau Veritas, TÜV ונציגי לקוחות במהלך הייצור והבדיקה הסופית.

התאמה אישית היא הנורמה, לא תוספת תשלום

מעט מאוד פרויקטים זקוקים לאוכף בטן נירוסטה "קטלוג". רובם דורשים התאמות - ממדי לוחות בסיס שונים, דפוסי חור בריח ספציפיים, גובה מורחב לניקוי בידוד, זווית עטיפה מסוימת של אוכף, מובילים משולבים או מהדקי משיכה. זה בסדר. בנינו את זרימת העבודה בייצור שלנו סביב הזמנות מותאמות אישית בכמות קטנה. שלח לנו את גיליון הנתונים של הצינור שלך, גובה הפלדה המבנית שלך, או סקיצה פשוטה, והמהנדסים שלנו יחזירו ציור הצעה תוך 2-3 ימי עבודה.

עבור פרויקטים עם דרישות מתלה צינורות שחוזרות על עצמנו, אנו יכולים להנדס מראש לוח זמנים תמיכה מלא, לזהות הזדמנויות אופטימיזציה ולהפחית את העלות הכוללת של התקנות מבלי לפגוע בעמידה בקוד.

הערה אחרונה על אמינות

רוב הזמנות התמיכה בצינורות הנירוסטה שלנו מגיעות מלקוחות שכבר התקינו מאיתנו תומכים מפלדת פחמן וחזרו במיוחד לשדרוג הנירוסטה. כאשר יש לך מפרט צינור שקורא ל"כל רכיבי התמיכה הרטובים והחיצוניים להיות עמידים בפני קורוזיה", אנו מבינים שפירוש הדבר הוא שאוכף הסטנץ' הוא חלק מהמערכת - לא מחשבה שלאחר מכן. אנחנו בונים את זה ככה, בודקים את זה ככה ומתעדים את זה ככה.

צריכים הצעת מחיר או סקירה טכנית מהירה?

צור קשר עם צוות ההנדסה שלנו בכתובת [אימייל / טלפון] עם גודל הצינור, הגובה הנדרש ותנאי העומס שלך. בדרך כלל תהיה לך הצעה מלאה תוך פחות מ-24 שעות עבור בקשות סטנדרטיות. אנחנו גם שמחים לארגן ביקור במפעל ביאנגג'ואו - לראות כיצד אוכפי הנירוסטה עוברים מהצלחת להרכבה הסופית היא הדרך הטובה ביותר להבין את ההבדל שעושה בקרת ייצור אמיתית.

שאלות נפוצות

1. אילו דרגות נירוסטה אתם מציעים עבור אוכפי סטנץ', ואיך אני יודע שאני באמת מקבל 316L?

המלאי הסטנדרטי שלנו כולל צלחת ובר 304 (UNS S30400) ו-316L (UNS S31603). עבור סביבות כבדות כלוריד או מחוץ לחוף, אנו ממליצים בחום על 316L בשל תכולת המוליבדן שלו, המשפרת מאוד את עמידות הבור. כל חום של חומר שאנו מקבלים מגיע עם תעודת בדיקה EN 10204 3.1 טחנת, ולפני כל תחילת חיתוך או ריתוך, המעבדה הפנימית שלנו מבצעת PMI (זיהוי חומר חיובי) באמצעות XRF כף יד על ציונים אל חלד. תקבל עותק של דוח ה-PMI הזה בחבילת התיעוד הסופית שלך - בלי ניחושים, בלי "תאמין לי".

2. האם אתה יכול לייצר אוכף שיתאים לצינור OD או עובי בידוד לא סטנדרטיים?

כן, זה שגרה עבורנו. אתה מספק את הקוטר החיצוני האמיתי של הצינור (ואת OD הבידוד אם האוכף יושב על צינור מבודד), ואנחנו מכינים את רדיוס האוכף כך שיתאים לממד המדויק הזה. זו לא צלחת מכופפת ש"נראית קרובה" - משטח המגע נטחן לרדיוס שצוין, בדרך כלל עם זווית עטיפה בין 120° ל- 180° בהתאם לדרישות העומס והריסון הצידי. אנו יכולים גם להרחיב את גובה האוכף לניקוי בידוד וחיפוי ללא כל חיתוך בשטח.

3. האם אתה מספק דירוגי עומס וחישובי מתח עבור מכלולי מעמדים מותאמים אישית?

בְּהֶחלֵט. צוות ההנדסה שלנו מבצע בקביעות עומס אנכי, דחף אופקי ובדיקות מתח משולבות לפי ASME B31.1, B31.3, או הקוד הנבחר של הפרויקט שלך. אנו נגיש גיליון חישוב המציג את בדיקת התכווצות העמודה, מתח נושא לוחית הבסיס, חוזק הריתוך ומתח/גזירה של הברגים לפי העניין. אם הפרויקט שלך דורש אימות עצמאי, אין לנו בעיה לעבוד עם מהנדס הצד השלישי שמונה לך.

4. על אילו תקני ריתוך ובדיקה אתה עוקב אחר תומכי נירוסטה?

כל הריתוכים נושאי העומס על אוכפי עמודים מנירוסטה מבוצעים על ידי רתכים מוסמכים לפי WPS המוסמכים ל-ASME סעיף IX. המפרק האופייני בין אוכף לסטנץ' הוא ריתוך חריץ חדירה מלאה, טחון חלק בבוהן. בהתאם למפרט שלך, אנו מבצעים חודר צבע (PT) או רדיוגרפיה (RT) על ריתוכים קריטיים. לאחר הריתוך, כל מכלול נירוסטה מוחמץ ומפסיב על מנת להסיר גוון חום ולהחזיר את שכבת תחמוצת הכרום הפסיבית. ניתן לראות את ההבדל: משטח אחיד וכסוף ללא שינוי צבע כחול סביב אזור הריתוך.

5. האם אוכל לקבל מעמד מתכוונן לגובה, ועד כמה מדויקת התאמת הגובה?

כן, אנו מציעים מעמדים מתכווננים עם הברגה עם סידור אגוזי נעילה, בשימוש נפוץ כאשר יש צורך בהגדרת הגבהה מדויקת במהלך יישור חם או כאשר הגבהים של פלדה מבניים עשויים להשתנות. טווח התאמה אופייני הוא ±25 מ"מ, והחוט העדין מאפשר דיוק אנכי של 1-2 מ"מ. לאחר ההגדרה, מהדקים את אום הנעילה ומרתכים אותו על מנת למנוע תנועה במהלך הפעולה. נתיב העומס המלא הוא מכני (גזירת חוט), ואנו גודלים את הגבעול בהתאם - אין הסתמכות על ריתוך ההדבקה כדי לשאת את העומס.

6. האם תומכי הנירוסטה שלך מתאימים לסביבות היגייניות או שטיפה (מזון, פארמה)?

כן, וסיפקנו אצוות רבות עבור יישומים אלה. לדרישות היגייניות, אנו מבטלים משטחים אופקיים שטוחים וחריצים במידת האפשר, ומסיימים את ההרכבה לחספוס משטח מינימלי של 0.8 מיקרומטר (32 מיקרון) של Ra, או מלוטשים אלקטרו-פוליש אם צוין. אנו משתמשים גם בתרכובות נגד התפיסה התואמות ל-FDA על חוטים ונמנעים מזיהום פריטי על ידי שמירה על כל כלי העבודה ומשטחי העבודה ייעודיים לנירוסטה. חבילת התיעוד יכולה לכלול דוחות חספוס פני השטח ותעודות ניקוי מפורטות.

7. איזה תיעוד אקבל עם ההזמנה שלי?

משלוח רגיל כולל:

דוח בדיקת מימד מלא המציג ממדים בפועל לעומת ציור

EN 10204 3.1 תעודות חומר לכל חלקי הנירוסטה

דוח PMI (לאימות סגסוגת)

מפת ריתוך ודוחות NDE (PT/RT לפי העניין)

תעודת כבישה ופסיביות

הצהרת התאמה ורשימת אריזה עם מספרי חום

אנו יכולים גם לספק ספרי נתונים המורכבים לפי הפורמט הספציפי של הפרויקט שלך. כ-80% מהזמנות התמיכה שלנו מנירוסטה כוללות כעת לפחות MDR בסיסי (רשומה של יצרן נתונים).

8. מהו זמן אספקה ​​ריאלי עבור אצווה של אוכפי מעמד מנירוסטה מותאמים אישית?

עבור כמויות של 5 עד 50 חתיכות עם ממדים מותאמים אישית וחומר סטנדרטי 304/316L, זמן ההובלה האופייני שלנו הוא 20-30 ימי עבודה מאישור השרטוט. הזמנות גדולות יותר או כאלה הדורשות נירוסטה דופלקס עשויות להתארך ל-35-45 ימים. אם אתה נמצא על ציר זמן קריטי, נוכל לדון בזריזות - לעתים קרובות אנו יכולים לקצר ב-5-7 ימי עבודה על ידי שמירת חומר והעברת משמרות, אבל תמיד נהיה שקופים לגבי מה שאפשרי מבלי לפגוע באיכות הריתוך או שלבי הבדיקה.
