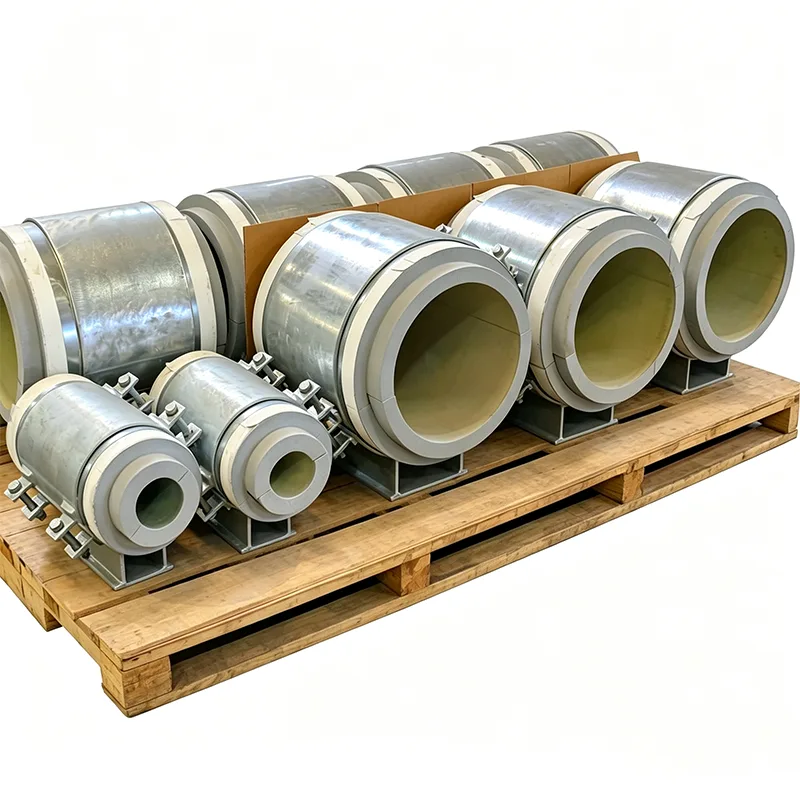

תמיכת צנרת לשירות קריוגני

במערכות צנרת קריוגניות, אפילו פספוס קטן בתכנון התמיכה יכול להוביל לשברים שבירים, לעלייה בחום מופרזת או לטעינה מסוכנת על ציוד מחובר. ב-Yangzhou Tianshun, אנחנו מתכננים תומכי צינורות לרכבות להנזלת LNG, מסופי אחסון אתילן ויחידות הפרדת אוויר מאז 2012. אנו מבינים שתמיכה בשירות זה היא לא רק פיסת פלדה - זה מכלול מחושב בקפידה שחייב להתמודד עם התכווצות קרה, לשמור על שלמות בידוד תקינה, ולהישאר לאורך שנים.

בחירת חומרים ששמה את הבטיחות במקום הראשון

כל תמיכת הצינורות שלנו לשירות קריוגני מיוצרות מחומרים השומרים על קשיחות בטמפרטורות הפעולה הנמוכות ביותר. עבור נתיב העומס המתכתי, אנו משתמשים בדרך כלל בהברגות ASTM A320 L7, פלדת אל חלד 304L או 316L עבור גופי מהדק, ופלדת פחמן בטמפרטורה נמוכה (A350 LF2) כאשר תנאי התכנון מאפשרים זאת. כל חום של חומר נבדק בטמפרטורת העיצוב המינימלית - ערכי חריץ V של Charpy מסופקים כסטנדרט בחבילת התיעוד שלך, לא רק לפי בקשה.

תוכנן להתכווצות קרה ושינוי עומס

כאשר צינור LNG באורך 30 מטר מתקרר מסביבה ל-162 מעלות צלזיוס, הוא יכול להתכווץ ביותר מ-50 מ"מ. מכלולי התמיכה שלנו מוגדרים לאפשר תנועה זו מבלי לגרום ללחצים משניים. אנו מציעים:

לוחות החלקה קריוגניים עם משטחי רפידות ספוגים ב-PTFE או בגרפיט, מחוברות לבלוק בידוד נושא עומס המונע העברה קרה לפלדה התומכת.

נעלי קר מוגדרות מראש המפצות על התכווצות תרמית, ומבטלות את הניחוש במהלך ההתקנה.

תומכי קפיצים קבועים מכוונים לשמור על וריאציה של כמעט אפס בעומס לאורך כל טווח התנועה הקרה, ומונעים עומסי יתר של זרבובית על משאבות קריוגניות ומדחסים.

שילוב בידוד המונע קרח ועיבוי

מחסום אדים סדוק או נקודה קרה על תומך עלולים להוביל להיווצרות קרח, CUI (קורוזיה תחת בידוד) ואובדן אנרגיה. התומכים שלנו נועדו להשתלב הן במערכות בידוד PIR (פוליאיזוציאנורט) והן במערכות בידוד זכוכית סלולרית. קטע הבידוד נושא העומס מוקף במלואו בין נעל הצינור לתמיכה המבנית, עם נתיב מחסום אדים רציף. אנו יכולים גם לחתוך מראש את הבידוד המשני כך שיתאים לעובי ופרטי הכיסוי של קבלן הצנרת שלך.

בדיקה ותיעוד לעקיבות מלאה

לפני שמוצר כלשהו עוזב את המתקן שלנו, הוא משלים תוכנית בדיקה פנימית מלאה

תוכנית בדיקה פנימית מלאה מושלמת על ידי כל מוצר לפני המשלוח. בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקות לא הרסניות של MT/PT כאשר ישים, בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי הם כולם חלק מתוכנית זו. דוחות בדיקת מפעל (FTR) ודוחות בדיקת חומרים (MTR) מסופקים.

שימו לב: בדיקות פנימיות אינן שוות בדיקות צד שלישי המוסמכות על ידי ILAC

אם יש צורך בבדיקות צד שלישי או בדיקות מעבדה, זה מוצע כשירות אופציונלי נפרד.

שירותי פיקוח אופציונליים של צד שלישי מוצעים בנפרד

1. בדיקת חומרים

השירותים הזמינים תחת קטגוריה זו כוללים ניתוח הרכב כימי, בדיקות מתיחה, בדיקת השפעה בטמפרטורה נמוכה של Charpy ובדיקת קשיות.

2. ריתוך NDT

השיטות המוצעות הן בדיקת חלקיקים מגנטיים (MT), בדיקת חדירה נוזלית (PT), בדיקת אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

עקומות תזוזה של עומס הן חלק מבדיקה זו.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

למה אנחנו בולטים

מערכת תמיכה בצנרת הבינלאומית של LISEGA כמדד הייחוס שלנו

דיוק העומס, תקני הבדיקה ומערכות התיעוד שלנו נמדדים מול מערכת תמיכת הצינור הבינלאומית LISEGA.

מעבר לדגם הספק המקומי הסטנדרטי

בעוד שיצרן מקומי סטנדרטי מספק רק את המוצר, אנו כוללים עקומת תזוזה של עומס בכל יחידת קפיץ. בנוסף, אנו מסייעים בבדיקות SGS של צד שלישי ובבדיקות עדים, ואנו תומכים בביקורות מסמכים מהנדסי PE/CPE עבור פרויקטים בחו"ל.

יישומים

מסופי קליטת LNG ומפעלי גילוח שיא

אחסון וטיפול באתילן, פרופילן ואמוניה נוזלית

מתקני גז תעשייתיים (LOX, LIN, LAR)

גלריות של צנרת קריוגנית ואזורי בלימה משניים של מיכלים

קופסאות קרות בהפרדת אוויר ועיבוד פחמימנים

התומכים הקריוגניים שלנו נמצאים בשירות כיום בפרויקטים במזרח התיכון, דרום מזרח אסיה וצפון אמריקה, ופועלים בצורה אמינה בכמה מהתנאים התרמיים התובעניים ביותר.

למה טיאנשון?

אנחנו יצרן מומחה, לא מפיץ כללי. צוות ההנדסה שלנו יכול לקחת את איזומטרי הלחץ בצנרת שלך, לזהות כל מיקום תמיכה קרה, ולהציע הרכבה אופטימלית שמפחיתה הן את עלות החומר והן את זמן ההתקנה מבלי לפגוע בביצועי הבידוד. למעלה מ-70% מהעסקים שלנו מגיעים מהזמנות חוזרות - תוצאה ישירה של אספקת איכות צפויה בכל משלוח.

שאלות נפוצות

ש: מהי הטמפרטורה הנמוכה ביותר שהתמיכה הקריוגנית שלך יכולה להתמודד?

ת: עד -196 מעלות צלזיוס (טמפרטורת חנקן נוזלי). לשירות הליום נוזלי, צור קשר עם צוות ההנדסה שלנו.

ש: האם אתה יכול להתאים את נעל הצינור הקיימת שלנו ואת פרטי הבידוד?

ת: כן. אנו מייצרים באופן קבוע שרטוטים ספציפיים ללקוח, כולל גבהי נעליים לא סטנדרטיים, סגנונות הידוק ועובי בידוד.

ש: האם אתה מספק את חומר הבידוד כחלק מהתמיכה?

ת: כן, אנו מספקים את הבידוד נושא העומס (PIR, זכוכית מוקצפת או עץ) מחובר במלואו לנעל הצינור. הבידוד והחיפוי המשני שמסביב מיושמים בדרך כלל באתר, אך אנו יכולים לספק ערכות בידוד מוכנות מראש.

ש: איך מונעים פיצוח של הבידוד בעומסי קור מחזוריים?

ת: הבלוק נושא העומס מתוכנן עם חוזק לחיצה הרבה מעל ללחץ הנושא המרבי המחושב. כמו כן, אנו מדרגים חיבורים בבידוד רב שכבתי ומשתמשים במערכות דבק גמישות המתאימות לתנועה דיפרנציאלית.

ש: לאילו תקנים עומדים התמיכות הקריוגניות שלך?

ת: העיצובים שלנו עוקבים אחר MSS SP-58, ASME B31.3 פרק VI (עבור LNG), EN 13480, וההנחיות העדכניות ביותר של GIIGNL. ניתן לספק סימון CE תחת PED במידת הצורך.

ש: האם אתה יכול להתמודד עם זמני אספקה ​​קצרים עבור חלפים לשעת חירום?

ת: כן. אנו מחזיקים במלאי של לוחות שקופיות קריוגניות וערכות ברגים נפוצות. עבור מכלולים מיוצרים במלואם, ניתן לבצע ייצור אקספרס תוך 7-10 ימים.
