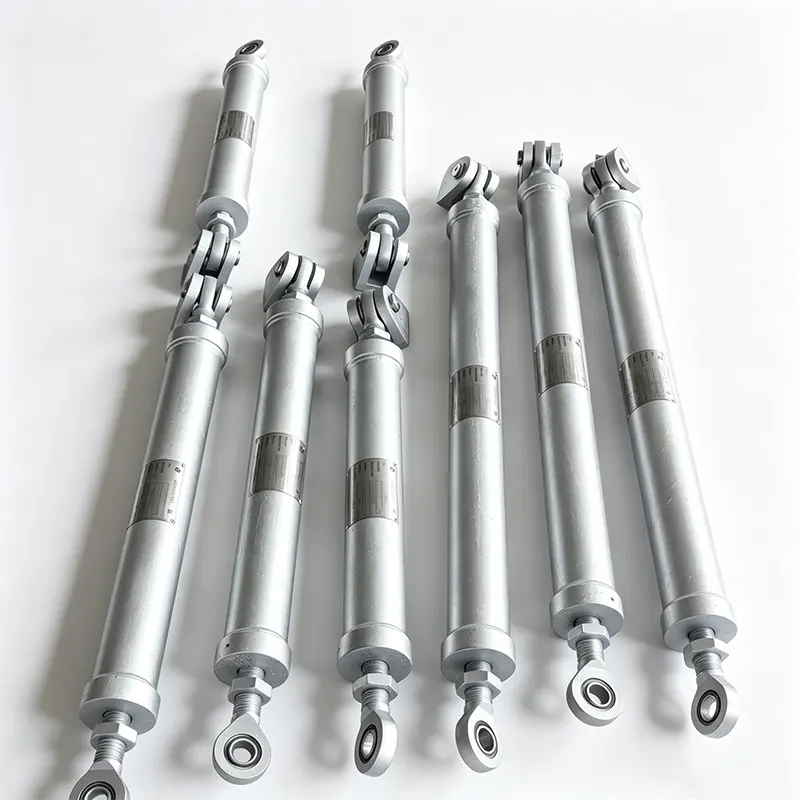

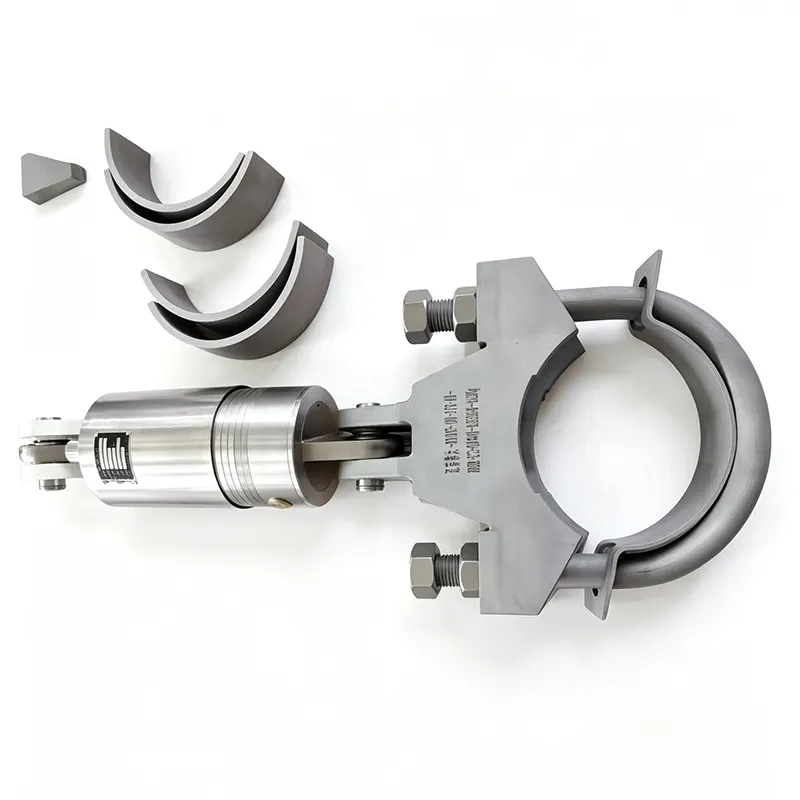

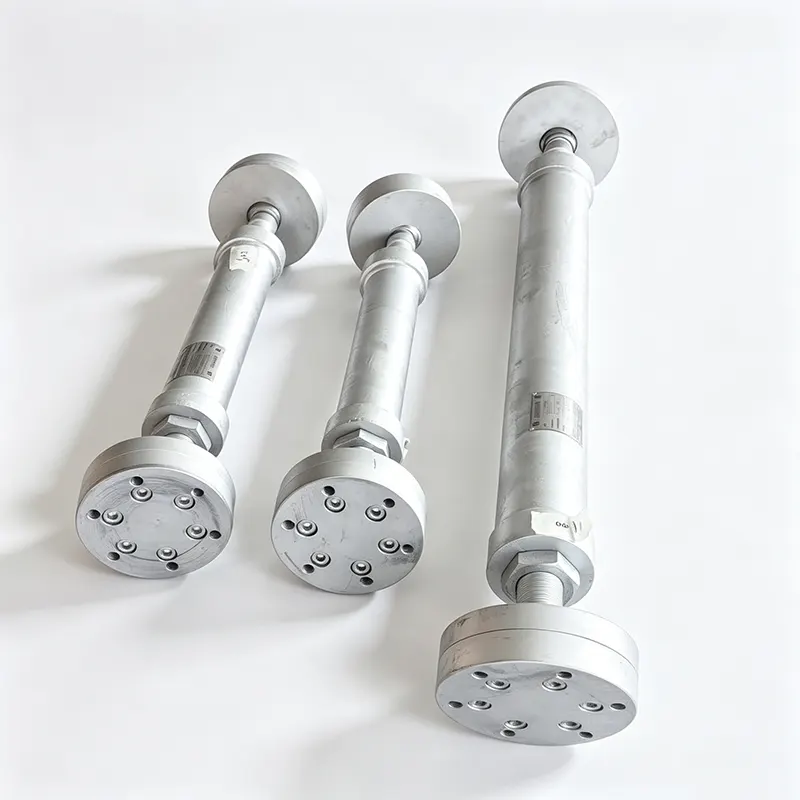

סנוברים הידראוליים לריסון צנרת

Yangzhou Tianshun סיפקה סנוברים הידראוליים למתקני ייצור חשמל, פטרוכימיים וגרעיניים מאז 2012. הסנוברים מסדרת YZN שלנו פועלים ביותר מ-45 מדינות, בגיבוי מפעל של 35,000 מ"ר, למעלה מ-100 עובדים מיומנים ומערכת איכות המוסמכת לתקן ISO 9001:201.

כיצד מגן הידראולי על הצנרת

סנובר הידראולי הוא ריסון רגיש למהירות. בתנאי הפעלה רגילים, התפשטות והתכווצות תרמית גורמים לצינור לנוע לאט. ה-Snubbers ההידראוליים לריסון צינור עוקבים אחר תנועה זו כמעט ללא התנגדות, ומתנהגים כמו תמיכת הזזה חופשית. כאשר הצינור עובר האצה פתאומית - מפטיש מים, פריקת שסתום בטיחות, פעילות סיסמית או נסיעת משאבה - השסתום הפנימי נסגר תוך שבריר שנייה. באותו הרגע, הסנובר הופך לתמוך כמעט נוקשה, המעביר את העומס הדינמי למבנה הבניין או לנקודת העיגון ומונע תזוזה של הצינור שעלול לגרום נזק לפגיעה, מתח יתר או כשל עייפות.

ההבחנה הקריטית היא סף המהירות. תנועות איטיות עוברות ללא הגבלה. תנועות מהירות ננעלות בחוץ. זה מאפשר למערכת צנרת לשמור על גמישותה עבור מחזורים תרמיים מתמשכים תוך קבלת ריסון מיידי רק בעת הצורך.

עיצוב ותכונות של סדרת YZN

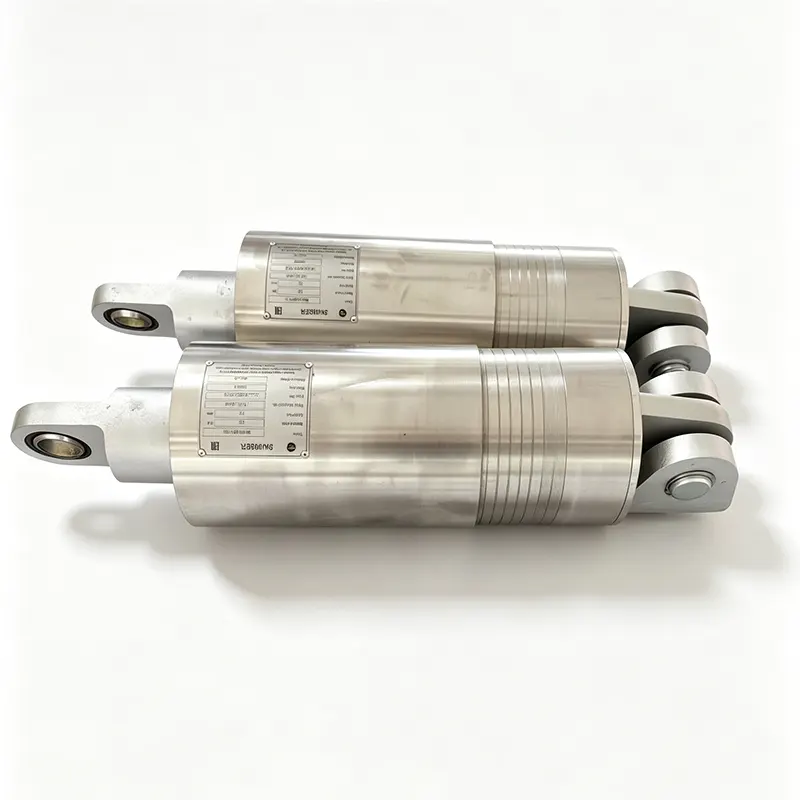

מחוון מיקום גלוי

מחוון מכני ברור על גוף הסנובר מציג את טווח המהלך הזמין בשני הכיוונים. צוותי תחזוקה יכולים לאמת במבט חטוף אם היחידה פועלת במסגרת הנסיעות התכנון שלה או שהיא דורשת התאמה, מבלי לנתק את המכשיר.

בנייה קומפקטית וסימטרית

הפריסה הסימטרית מפשטת את כיוון ההתקנה ומפחיתה את הסבירות להרכבה שגויה. המעטפה הקומפקטית שלו מתאימה למדפי צינורות הדוקים ואזורים צפופים שבהם לא ניתן להציב קפיצים גדולים יותר או תמוכות קשיחות.

חיכוך נמוך וזמן נעילה קצר

החיכוך הפנימי ממוזער באמצעות עיבוד שבבי מדויק ובחירת איטום. זמן התגובה הדינמי, המרווח מתחילת התנועה המהירה ועד לנעילה מלאה, נשמר קצר ביותר. זה מבטיח שהצינור יחווה תזוזה זניחה לפני שהסנובר מתחבר, וזה קריטי להגנה על ציוד רגיש כמו חיבורי טורבינה וחירי מיכלי לחץ.

יכולת נעילה גבוהה

כשהם נעולים, ה-Snubbers ההידראוליים לריסון צינור יכולים להחזיק בעומסי מתיחה ולחיצה ניכרים מבלי להיכנע. כוח השיכוך שנוצר במהלך תגובה דינמית הוא פרופורציונלי לכניסת המהירות וניתן לציין אותו עד לעומס התכנון הנדרש, בהתאם לדרישות ניתוח מתח הצינור.

תאימות חותם ומדיה

אטמים נבחרים עבור תאימות ארוכת טווח עם הנוזל ההידראולי ועם סביבת המפעל החיצונית. המדיום הנוזל, בדרך כלל שמן סיליקון בעל יציבות גבוהה, שומר על צמיגות עקבית בכל טווח טמפרטורת הפעולה. חומרי איטום עמידים בפני הזדקנות ודליפות, ותורמים לחיי שירות ארוכים ללא תחזוקה.

היקף טכני

כל הערכים מותאמים למקרה העומס הספציפי של הצנרת ולדרישות הפרויקט. משיכות לא סטנדרטיות, דירוגי עומס וסוגי חיבור מיוצרים על פי שרטוטי הלקוח.

בקרת איכות ובדיקות

כל סנובר הידראולי של YZN עובר בדיקות קבלה פונקציונליות לפני המשלוח. ספסל בדיקה ייעודי מיישם רכיבה איטית כדי לאמת תנועה חופשית, ולאחר מכן מדמה תזוזה מהירה כדי לאשר נעילה ולמדוד את כושר העומס שנוצר. גבול הלחץ נבדק, ופעולת מחוון שבץ מאומתת. רישומי הבדיקה נשמרים וניתן לצרף אותם עם המשלוח.

עקיבות החומר נשמרת עבור חלקים המכילים לחץ ועבור הנוזל ההידראולי. ביישומים גרעיניים, מיושמות תוכניות אבטחת האיכות הנדרשות, כולל עמידה בסעיפים הרלוונטיים של ASME דוודים וכלי לחץ סעיף III ודרישות נוספות ספציפיות ללקוח. המערכת המוסמכת ISO 9001 שלנו שולטת בכל ההליכים, החל מקבלת חומרי גלם ועד לבדיקה סופית.

למעלה מ-70% מההזמנות שלנו מגיעות מלקוחות חוזרים ארוכי טווח המבטאים אמון בביצועים העקביים של הסרבנים שלנו לאורך פרויקטים מרובים.

היכן שמשמשים סנוברים הידראוליים לריסון צינורות

סדרת YZN מותקנת במערכות צנרת קריטיות שבהן שילוב של גמישות תרמית וריסון דינמי מיידי אינו ניתן למשא ומתן.

תחנות כוח גרעיניות

קיטור ראשי, מי הזנה וצנרת הקשורה לבטיחות. סנוברים מגנים מפני אירועים סיסמיים והשפעות דינמיות של שבירת צינור תוך מתן אפשרות לתנועות תרמיות גדולות במהלך פעולה רגילה. חבילות חומר מלא ותיעוד בדיקה הן סטנדרטיות.

תחנות כוח תרמיות

קווי מי הזנה לדוד, צנרת חילוץ קיטור ומערכות עוקף טורבינות. סנוברים מפחיתים עומסים חולפים מפעולות שסתומים ומונעים שוט בצינור.

יחידות פטרוכימיה ובתי זיקוק

צנרת תהליכית בתחנות FCCU, רפורמרים ותחנות מדחס. סנוברים מטפלים ברטט המושרה בזרימה דו-פאזי ובעומסי פיצוץ מזדמנים תוך התאמה למחזורים תרמיים.

מפעלי פלדה ומערכות גז תעשייתיות

תנורי פיצוץ חמים וצנרת רציף חמצן חווים תנועות טרמיות ורטט מהירים. סנוברים הידראוליים שומרים על יישור הצינור מבלי להגביל את הצמיחה התרמית.

תחנות משאבה ומדחס

קווי פריקה כפופים לאירועי פעימה או פטיש מים. סנוברים פועלים כמעצורים רגישים למהירות, ומונעים עומס על אוגנים ותומכים.

שאלות נפוצות

במה שונה סנובר הידראולי מתמוך קשיח או תומך קפיץ?

עמוד קשיח נועל את הצינור במקומו ומונע כל תנועה תרמית, מה שעלול להוביל ללחץ מופרז על הצנרת והציוד המחובר. תומך קפיץ נושא עומסי כבידה אך אינו מרסן כוחות דינמיים. סנובר הידראולי מגשר על שני הצרכים: הוא מאפשר התרחבות תרמית איטית והתכווצות בחופשיות, ואז ננעל תוך אלפיות שניות כאשר מהירות הצינור עולה על סף מוגדר מראש. זה מספק ריסון דינמי בדיוק כאשר נדרש מבלי להתפשר על גמישות תרמית.

מה קובע את הגדרת מהירות הנעילה, והאם ניתן לכוונן?

סף מהירות הנעילה נקבע בהתאם לקצב ההתפשטות התרמית המקסימלית הצפויה של הצינור ולמהירות המינימלית שתיווצר מאירוע דינמי כגון פטיש מים או הלם סיסמי. המהנדסים שלנו בודקים את ניתוח הלחץ בצינורות הפרויקט כדי לקבוע ערך ששומר על הסנובר חופשי במהלך פעולה רגילה אך מספק ריסון מלא במהלך חולף. הסף מוגדר במפעל ומאומת פונקציונלית על ספסל הבדיקה; אם תנאי ההפעלה משתנים, ניתן לכייל מחדש את ההגדרה במתקן שלנו.

איזה סוג של תחזוקה צריך סנובר הידראולי במהלך חיי השירות שלו?

אנו ממליצים על בדיקות פונקציונליות תקופתיות כדי לאשר שהיחידה עדיין זזה ללא התנגדות תחת תזוזה איטית וננעלת כהלכה בתנועה מהירה. במפעלי כוח ותהליכים, בדיקה זו מתבצעת בדרך כלל כל 3 עד 5 שנים, או על פי תוכנית התחזוקה של המפעל. בדיקה חזותית של אזור החותם ומחוון השבץ היא פשוטה. אם יחידה דורשת שיפוץ, אנו מציעים שירות מפעל כולל החלפת נוזלים, החלפת איטום ואישור מחדש.

האם סופני YZN יכולים לעמוד בהתקנה חיצונית או בסביבות צמחים קורוזיביות?

כֵּן. הצילינדר הסטנדרטי מקבל ציפוי עמיד בפני קורוזיה המתאים לרוב ההגדרות התעשייתיות החיצוניות. עבור אטמוספרות חופיות, ימיות או אגרסיביות מבחינה כימית, אנו יכולים לספק את הצילינדר בנירוסטה ולבחור ציפוי מוט בוכנה וחומרי איטום במיוחד לתנאים אלו. אנו שמחים לייעץ בבחירת החומר על סמך סביבת האתר וטווח הטמפרטורות.

איזה תיעוד מסופק ליישומים גרעיניים או קריטיים לבטיחות?

אנו מספקים מעקב אחר חומרים מלאים עבור רכיבי שמירת לחץ, דוחות בדיקת טחנה מאושרים, אישור נוזל הידראולי, רישומי בדיקות פונקציונליות והצהרה על עמידה בקודים הרלוונטיים. כאשר הפרויקט נדרש, התיעוד עומד בסעיף III של ASME או בתקנים גרעיניים אחרים. מערכת האיכות שלנו מבוקרת באופן קבוע, ונוכל להתאים לביקורות ודרישות תיעוד נוספות של לקוחות.

תמיכה ושירות הנדסי

בחירת הסנובר הנכון עבור יישום ריסון צינור כרוכה בנתוני עומס, תנועה תרמית צפויה וסף מהירות הנעילה. המהנדסים שלנו עובדים עם דוחות מתח הצינור שלך כדי לאשר את הגודל וההגדרה המתאימים. מנהלי חשבונות ייעודיים עונים תוך 24 שעות לפניות ומספקים המלצות טכניות ללא דיחוי.

תצורות מותאמות אישית - מהלך לא סטנדרטי, חומרים מיוחדים לאטמוספרות קורוזיביות או תיעוד מחלקה גרעינית - מטופלות כפקודות שגרתיות, לא חריגות. לאחר המסירה, אנו מספקים הכוונה להתקנה וייעוץ תחזוקה, כולל המלצות לבדיקות תפקודיות תקופתיות על מנת להבטיח אמינות מתמשכת לאורך חיי השירות.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

מתקן בגודל 35,000 מ"ר, ג'יאנגסו, סין - מייצא ליותר מ-45 מדינות.

סנוברים הידראוליים הננעלים רק כאשר הצינור זקוק לכך, ונשארים מהדרך בשאר הזמן.
