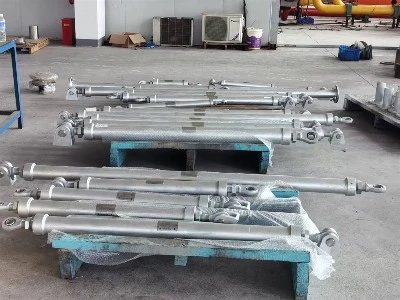

תמוכות נדנוד

Yangzhou Tianshun מתכננת ומייצרת תמוכות נדנוד ליישומים לייצור חשמל, פטרוכימיה, HVAC, בניית ספינות ויישומים גרעיניים. מאז 2012, המפעל שלנו בג'יאנגסו, סין - 35,000 מ"ר עם למעלה מ-100 עובדים מוסמכים - סיפק התקני ריסון צינורות לפרויקטים ביותר מ-45 מדינות. כל משענת נדנוד בנויה תחת מערכת איכות מוסמכת ISO 9001:2015 ונשלחת עם הבדיקה ותיעוד החומר הנדרש.

מתמוך נדנוד מגביל את התנועה הצידית של צינור מבלי לבלום התפשטות תרמית בכיוון הצירי. בפעולה רגילה הוא מקבל תזוזה תרמית איטית לאורך מסלול הצינור. כאשר מופיע כוח צדדי - מרוח, תאוצה סיסמית, פטיש מים, רטט ציוד מסתובב או תנועת גלים על פלטפורמה ימית - התמוך פועל כאיבר קשיח, מחזיק את הצינור במקומו ומעביר את העומס למבנה הבניין או מתלה הפלדה. זה מגן על ריתוך צינורות, אוגנים וציוד מחובר מפני נזקי עייפות ופגיעה.

מכיוון שניתן להגדיר את התמוך בכל זווית, הוא פועל על פני מתקנים אנכיים, אופקיים ומשופעים. יכולת ההתאמה של אורכו מאפשרת לצוות האתר להתאים אותו לרווח כפי שנבנה בין חיבור הצינור לנקודת העיגון המבנית, ולספוג סובלנות ששרטוטים לא תמיד יכולים לחזות.

בנייה ותכונות עיקריות

גוף פלדה בעל חוזק גבוה

צינור התמוך, אביזרי הקצה והחומרה מיוצרים מפלדת פחמן או פלדה סגסוגת נמוכה שנבחרו לעומס ולטמפרטורה שצוינו. תעודות חומר סטנדרטיות מלוות כל אצווה, המאשרות תכונות מכניות והרכב כימי. עבור סביבות קורוזיביות או ימיות, דרגות נירוסטה זמינות.

אורך מתכוונן לדיוק השדה

מנגנון כוונון טלסקופי או הברגה מאפשר לכוון את התמוך לאורך המותקן המדויק באתר. אפשרויות נסיעה אופייניות להתאמה הן ±25 מ"מ, ±50 מ"מ ו-±100 מ"מ. התאמה זו פירושה שניתן להתקין את המתמוך ללא חיתוך או ריתוך, והיא מפצה על חוסר יישור קל בין נעל הצינור למבנה.

אפשרויות חיבור מרובות

כדי להתאים לחיבורי צינור ולסידורי ממשק מבניים שונים, ניתן לספק לתמוך חיבורים כדוריים, קצוות סדקים או חיבורי מוט מושחל. מפרקי כדור מאפשרים סיבוב זוויתי ומונעים מרגעי כיפוף להכנס לתוך צינור התמוך. קצוות קליב מספקים חיבור פשוט עם סיכה להתקנות פשוטות. אנו מספקים את סוג הקצה התואם לפרט הסטנדרטי של הפרויקט.

הגנה מפני קורוזיה לחיי שירות ארוכים

טיפול פני השטח הסטנדרטי הוא גלוון בחום, המעניק כיסוי אחיד בתוך ומחוץ לצינור. להגנה משופרת, אנו מציעים ציפויים אפוקסי בעלי מבנה גבוה, אפוקסי מלוכד בהיתוך (FBE) ומערכות פוליאתילן תלת-שכבתי (3PE). בחירת הציפוי מוסכמת על סמך התנאים האטמוספריים באתר וטמפרטורת הפעולה.

עמידה בתקנים בינלאומיים

תמוכות Sway מתוכננות ומיוצרות בהתאם ל-ASME B31.1 ו-B31.3 לצנרת תהליך וכוח, MSS SP-58 לתמיכות צינור, ותקני GB/T. כאשר מפרט הפרויקט דורש קודים חלופיים, אנו בודקים את התאימות הטכנית ומספקים לתקן הרלוונטי.

מפרט טכני

דירוגי עומס מעל 480 kN ונסיעות לא סטנדרטיות מטופלות כהזמנות מותאמות אישית. צוות ההנדסה שלנו מאמת את התכנון למקרה העומס הנתון ומספק שרטוטי אישור לפני הייצור.

אביזרים אופציונליים

כדי להתאים לדרישות התקנה וביצועים ספציפיות, ניתן לכלול את האביזרים הבאים:

מעצורים דינמיים המוסיפים תכונת נעילה רגישה למהירות לעומסי דחף מזדמנים

מבודדי רעידות קפיצים בשילוב עם התמוך לשיכוך רטט בתדר גבוה בצנרת עם קדח קטן

מוטות חיבור קשיחים ליישומים בהם אין צורך בהתאמת אורך ומועדף מוט קשר פשוט

ציפויים משודרגים נגד קורוזיה כגון FBE ו-3PE עבור שירות קבור או תת-ימי

אביזרים אלו משולבים במפעל, וההרכבה השלמה נבדקת כיחידה אחת לפני המשלוח.

בקרת איכות ותיעוד

כל מתכת נדנוד נבדקת במימד, ובמידת הצורך נבדקת עומס כדי לאשר את הקיבולת שצוינה. עבור יישומים דינמיים או סיסמיים, אנו מספקים תעודות בדיקה ועקיבות חומר למספר החום. ריתוכים נבחנים על ידי צוות מוסמך תוך שימוש בבדיקות חזותיות ובמידת הצורך חודרות.

הנהלים המוסמכים שלנו לתקן ISO 9001 שולטים בכל התהליך, החל מבדיקת פלדה וחומרי ציפוי ועד להרכבה והאריזה הסופית. יותר מ-70% מההזמנות שלנו מגיעות מלקוחות חוזרים שסומכים על הביצועים של פרויקט ריסון הצינורות שלנו אחר פרויקט.

היכן מותקנים תמוכות נדנוד

ייצור חשמל

קווי קיטור ומי הזנה ראשיים במפעלים תרמיים וגרעיניים מסתמכים על תמוכות נדנוד כדי לבלום תנועה צידית במהלך פטיש קיטור ואירועים סייסמיים מבלי להגביל את הצמיחה התרמית הצירית.

מפעלי פטרוכימיה ובתי זיקוק

מתלים לצינורות ביחידות תהליך מצוידים בתמוכות נדנוד להגבלת נדנוד מרוח, פיצוץ ורטט זרימה דו-פאזי. אורך מתכוונן הופך אותם למעשיים להתאמה מחדש לתוך מתלים צפופים קיימים.

HVAC ובניינים רבי קומות

מעליות מים מצוננים, קווי מים מעבים וערימות אינסטלציה בבניינים גבוהים משתמשים בתמוכות נדנוד כדי לשלוט בתנועה לרוחב הנגרמת על ידי רכיבה תרמית על אופניים ותנודת בניין. הגימור המגולוון מתאים למיקומים חשופים בפנים ובחוץ.

בניית ספינות ופלטפורמות ימיות

צנרת על ספינות ופלטפורמות ימיות עומדות בפני תנועה מתמדת של גלים ומכונות. תמוכות נדנוד עם גופי נירוסטה וציפויי קורוזיה גבוהים שומרים על יישור ומגנים על מפרקי צינור מפני עייפות בסביבות אגרסיביות אלו.

מתקנים גרעיניים

מערכות צנרת הקשורות לבטיחות משתמשות בתמוכות נדנוד המיועדות למקרה הקוד הגרעיני הספציפי לפרויקט, עם חומר מלא וחבילות תיעוד בדיקה.

שאלות נפוצות

במה שונה מתמוך נדנוד מתמוט קשיח או נדנדה?

עמוד קשיח נועל את כל התנועה, כולל התפשטות תרמית, שעלולה להלחיץ ​​את הצינור יתר על המידה. סנובר הידראולי מאפשר תנועה תרמית איטית וננעל רק בתנועה דינמית מהירה. משענת נדנוד מספקת ריסון צדדי קשיח במישור אחד תוך מתן אפשרות לתזוזה תרמית צירית, מה שהופך אותו למתאים ליישומים שבהם כיוון הצמיחה התרמית ידוע והעומס הצדדי ניתן לחיזוי.

איזו מגבלת טמפרטורה חלה על מתכת פלדת פחמן סטנדרטית?

תמוכות פלדת פחמן סטנדרטיות עם גימור מגולוון חם יכולות לפעול עד כ-350 מעלות צלזיוס. לטמפרטורות גבוהות יותר של עד 550 מעלות צלזיוס, אנו משתמשים בפלדת סגסוגת ובציפויים בטמפרטורה גבוהה או משאירים את הגוף ללא ציפוי. רכיבי חיבור הקצה נבחרים גם כדי להתאים לטמפרטורה הגבוהה. אנו ממליצים לשתף את טמפרטורת פני הצינור האמיתית שלך במהלך החקירה כדי לבחור את החומר הנכון.

האם ניתן להתקין את מתכת הנדנוד בכל כיוון?

כֵּן. ניתן להרכיב את התמוך אנכית, אופקית או בזווית. חיבורי קצה מפרק הכדור מתאימים לחוסר יישור זוויתי, והאורך המתכוונן תופס סובלנות של האתר בכל כיוון. הדרישה היחידה היא שהמבנה בשני הקצוות יוכל לשאת את העומס שצוין.

האם התאמה אישית זמינה מעבר לטווחים המפורטים?

אנו מספקים באופן קבוע תמוכות נדנוד עם עומסים מעל 480 קילו-ניין, מהלכי התאמה לא סטנדרטיים ואביזרים קצה מיוחדים. הזמנות מותאמות אישית מטופלות עם שרטוטי אישור וחישובי עיצוב המסופקים לפני תחילת הייצור.

איזה תיעוד נלווה למשלוח?

כל הזמנה כוללת תעודות בדיקת חומר, דוחות ממדים, התאמה של טיפול פני השטח, ובמידת הצורך, רישומי בדיקה פונקציונלית. עבור יישומים גרעיניים או קריטיים לבטיחות, אנו מספקים תיעוד מלא של מעקב והתאמה כמפורט בהזמנת הרכש.

מהם זמני ההובלה האופייניים שלך?

ניתן לייצר תמוכות נדנוד סטנדרטיות עם מפרטים משותפים תוך ארבעה עד חמישה שבועות. עומסים גדולים יותר, פלדות סגסוגת וציפויים מיוחדים עשויים להאריך את לוח הזמנים. אנו מאשרים את מועד האספקה ​​המדויק בזמן הצעת המחיר ושומרים על תכנון ייצור שקוף לאורך כל הדרך.

עבודה עם Tianshun

כאשר אתה יוצר איתנו קשר בנוגע לדרישת תנודה, מנהל חשבונות מסור עם ידע בהנדסת מוצר עונה תוך 24 שעות. הצוות שלנו סוקר את נתוני העומס, טמפרטורת ההפעלה, גודל הצינור והעדפת חיבור הקצה שלך כדי להציע תצורה המתאימה הן לעיצוב והן לאתר. אורכים מותאמים אישית, ציפויים מיוחדים וחבילות תיעוד הם חלק מהאספקה ​​היומיומית שלנו, לא יוצאי דופן.

לאחר המסירה, אנו נשארים זמינים לייעוץ התקנה ותמיכה לאחר ההתקנה. האמון ארוך הטווח של הלקוחות שלנו, המתבטא בעסקים חוזרים מעל 70%, מאשר שתמוכות הנדנוד שלנו מתפקדות כמצופה לאורך שנים של שירות.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

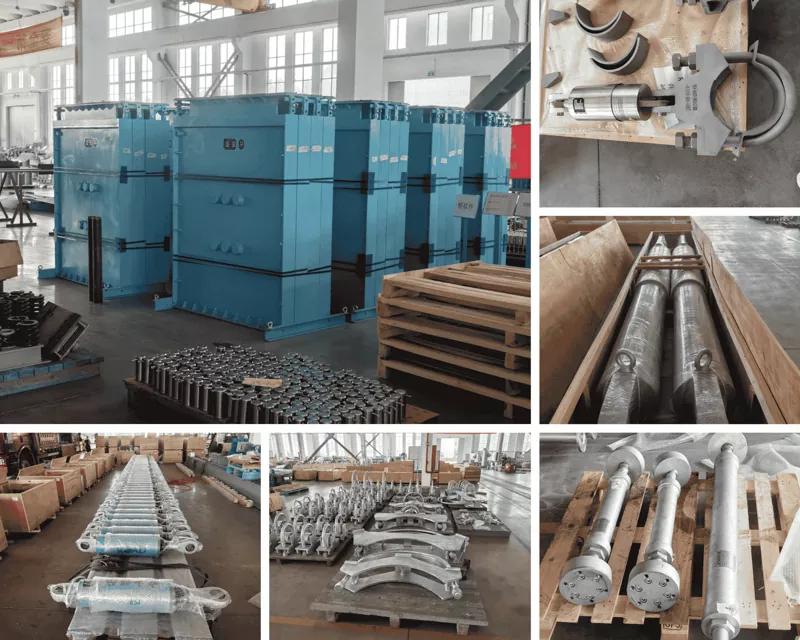

מתקן בגודל 35,000 מ"ר, ג'יאנגסו, סין - מייצא ליותר מ-45 מדינות.

תמוכות נדנוד שמחזיקות את הצינור לרוחב תוך מתן אפשרות לנשום צירית.
