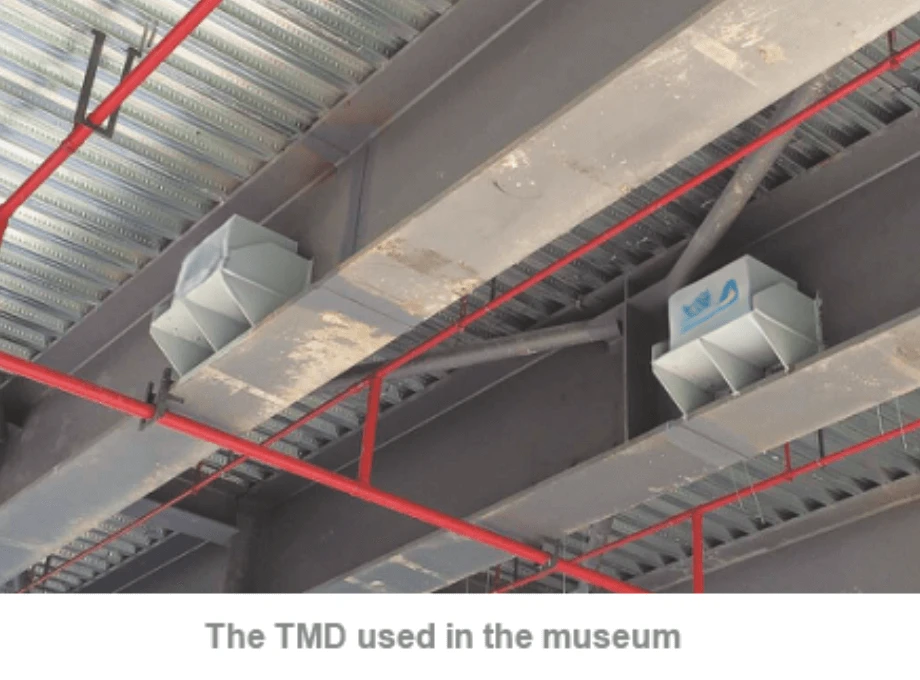

בולם מסה מכוון, הנקרא לעתים קרובות TMD או בולם הרמוני, הוא מערכת משנית-קפיץ-מסה המחוברת למבנה בנקודה של משרעת רטט גבוהה. תפקידו הוא לנטרל תנועת תהודה. כאשר רוח, תנועת הולכי רגל או מכונות מעוררים את אחד מהתדרים הטבעיים של המבנה, ה-TMD מתנודד באופוזיציה, שואב אנרגיה מכנית מהמבנה הראשוני ומפזר אותה כחום. התוצאה היא הפחתה ניכרת בתנודה, בהאצה ובתזוזה, מה שמשפר את נוחות הנוסע, מגן על אלמנטים שאינם מבניים ומאריך את חיי העייפות.
Yangzhou Tianshun מספקת בולמי מסה מכוונים לבניינים, גשרים, ערימות תעשייתיות ומאפיינים אדריכליים דקים. עבודת התכנון והייצור נתמכת על ידי יותר משני עשורים של ניסיון בטכנולוגיית שיכוך, המתבצעת תחת מערכת ניהול איכות העומדת בדרישות ISO 9001.
TMD עובד מכיוון ששלושה פרמטרים - מסה, קשיחות ושיכוך - מותאמים כך שיתאימו למאפיינים הדינמיים של מבנה המארח.
גודל המסה הוא חלק מהמסה המודאלית של מצב רטט המטרה. יחסי מסה אופייניים נעים בין 0.5% ל-5% מהמסה המודאלית, תלוי בשטח הפנוי, בביצועים הנדרשים ובאילוצים המבניים. מסה גדולה יותר מספקת בדרך כלל הפחתת רעידות גדולה יותר, אך היא גם מטילה עומס כוח משיכה נוסף על הרצפה או המסגרת.
הקשיחות, המסופקת בדרך כלל על ידי קפיצי סליל או קפיצי עלים, נבחרת כך שהתדר הטבעי של ה-TMD כמעט עולה בקנה אחד עם התדר המבני הבעייתי. היסט מכוון קטן מוכנס לפעמים כדי להרחיב את רוחב הפס האפקטיבי. כאשר המבנה מתחיל להדהד, מסת ה-TMD מתנדנדת כמעט באותה תדר אך מחוץ לפאזה, ויוצרת כוח אינרציאלי שדוחף לאחור כנגד תנועת המבנה.
אלמנט השיכוך - לעתים קרובות מנחת צמיג או מנחת זרם מערבולת - שולט על משרעת התנודה של ה-TMD עצמו וקובע כמה אנרגיה ניתן להסיר בכל מחזור. שיכוך קטן מדי נותן תגובה חדה אך צרה; יותר מדי נועל את המסה ומבטל את ההטבה. יחס השיכוך האופטימלי מחושב על סמך יחס המסה והביצועים הרצויים על פני טווח התדרים המעניין.
ברגע ששלושת הפרמטרים הללו מוגדרים כהלכה, ה-TMD פועל ללא מתח חיצוני, שסתומים או אותות בקרה. הוא מגיב אוטומטית בכל פעם שהמבנה נכנס לתהודה, והוא נשאר רדום בתנאים לא קריטיים.
כל TMD שאנו מספקים הוא הרכבה ספציפית לפרויקט. אנו מתחילים בניתוח המודאלי של המבנה - התדרים הטבעיים, צורות המצב והמסות המודאליות - המסופקים בדרך כלל על ידי מהנדס המבנה המדויק. מתוך נתונים אלה אנו בוחרים את המסה, מחשבים את קשיחות הקפיץ הנדרשת, ומגדירים את מאפייני השיכוך שיספקו את ההפחתה שצוינה בתאוצה או בתזוזה.
גוף המסה מיוצר בדרך כלל מלוחות פלדה המוברגים או מרותכים לבלוק קומפקטי. קפיצים מזמינים מיצרנים מומחים לקצב המדויק ולאורך חיי העייפות הנדרשים. ניתן להשיג שיכוך באמצעות אלמנטים צמיגים נוזליים, רפידות ויסקו אלסטיות או מערכות זרם מערבולת מגנטיות, בהתאם להעדפות שבץ, משך חיים ותחזוקה. כל הרכיבים מורכבים ומיושרים במסגרת תמיכה קשיחה שמתקבעת לאחר מכן למבנה.
עקיבות החומר נשמרת עבור החלקים הנושאים, ותעודות קפיצים כלולות בחבילת התיעוד. לפני המשלוח, אנו מוודאים את התדר הטבעי ויחס השיכוך של ה-TMD המורכב על מתקן בדיקה. דוח המאשר שהמכשיר עומד ביעדי התכנון מועבר יחד עם המוצר.
| פָּרָמֶטֶר | טווח ואפשרויות אופייניות |
|---|---|
| מסה אפקטיבית | 50 ק"ג עד 20,000 ק"ג (ניתן להנדס מסות גדולות יותר) |
| כוונון תדר | 0.3 הרץ עד 10 הרץ |
| יחס מסה (מסה TMD / מסה מודאלית) | 0.5% עד 5% (יחסים גבוהים יותר לפי בקשה) |
| יחס שיכוך | 5% עד 20% מהקריטיים |
| סוג שיכוך | נוזל צמיג, ויסקו אלסטי או זרם מערבולת |
| שָׁבָץ | ±50 מ"מ עד ±500 מ"מ (תלוי בתדירות ובקלט) |
| סוג קפיץ | סליל סליל, קפיץ עלים או קפיצי מתח/דחיסה |
| חומר מסגרת | פלדה מבנית עם הגנה מפני קורוזיה |
עבור יישומים בתדר נמוך מאוד, כגון ארובות גבוהות או מגדלי תצפית, ניתן לספק TMDs מסוג מטוטלת כאשר כוח משחזר כוח הכבידה מספק את הקשיחות הדרושה.
גשרים ארוכי-טווח וגשרי כבישים רגישים לתנודה רוחבית הנגרמת על ידי הולכי רגל ורטט. TMD המותקן מתחת לסיפון או בתוך העמוד מפחית את התאוצה לרמות שמרגישות נוחות ומונעות עייפות בכבלים ובחיבורים.
ארובות, מגדלי טלוויזיה ומגדלי תצפית חווים שפיכת מערבולת ורטט רוח צדדית שנגרמה משבים. TMD בחלק העליון או ליד האנטי-צומת של המצב הקריטי מקצץ את המשרעת ומגן על המעטפת המבנית.
ניתן לנטרל גרמי מדרגות, מרפסות אודיטוריום וגשרים הנרגשים מהליכה, ריצה או תנועת קהל קצבית באמצעות TMD. המסה, הקפיצים והבולם מוסתרים לעתים קרובות מתחת לשביל או בתוך תקרה מזויפת.
מאווררים, מדחסים, צנטריפוגות ומכונות מסתובבות אחרות יוצרים רטט במצב יציב בתדרים ידועים. כוונון מנחת למהירות הפעולה של הציוד או לתדר התהודה של הרצפה מונע את התפשטות הרטט לאזורים סמוכים ומפחית את התחזוקה בחיבורי צנרת וארונות חשמל.
רצפות משרדים, אולמות התעמלות וקונצרטים עם תדר טבעי נמוך יכולים להרגיש קופצניים כאשר הקהל נע בקצב. TMD המותקן בריק התקרה או מתחת לרצפה המוגבהת מחליש את התנועה מבלי לשנות את הפריסה האדריכלית.
מהנדס המבנים מספק את תוצאות הניתוח המודאלי: תדרים טבעיים, צורות מצב ומסות מודאליות. לאחר מכן אנו מחשבים את המסה, הקשיחות והשיכוך באמצעות נוסחאות כוונון מבוססות. אם יש צורך במסע מדידת שדה כדי לאמת את התדרים כפי שנבנו, נוכל לתמוך בתהליך זה ולכוון עדין את ה-TMD לפני ההפעלה הסופית.
TMD בודד מכוון לתדר מסוים אחד. אם מספר מצבים זקוקים לשליטה, ניתן להתקין מספר TMDs, כל אחד מכוון לתדר שונה. לחלופין, מערך מבוזר של TMDs קטנים יותר יכול לכסות פס תדרים רחב יותר.
רכיבים מכניים כמו קפיצים ומסבים צריכים להיבדק ויזואלית במרווחי זמן קבועים, וניתן לאמת את התדר הטבעי מעת לעת באמצעות מדי תאוצה ניידים. אלמנטי השיכוך, במיוחד אם הם בולמי נוזלים אטומים, בדרך כלל נטולי תחזוקה במשך חיי התכנון שלהם. אנו מספקים לוח זמנים לבדיקה בכל משלוח.
כן, ה-TMD מוסיף עומס מת מרוכז השווה למסה שלו. מהנדס המבנה חייב לתת את הדעת על כך בתכנון הרצפה או המסגרת. אנו מספקים משקל, טביעת רגל ופרטי תיקון מדויקים בשלב מוקדם בתהליך התכנון, כך שניתן לכלול חיזוק מקומי במידת הצורך.
זמני ההובלה תלויים בגודל המסה ובסוג הבולם. כהתייחסות, TMD סטנדרטי בטווח של 500 ק"ג עד 5,000 ק"ג ניתן לבנות ולבדוק תוך עשרה עד ארבעה עשר שבועות. יחידות גדולות יותר או כאלה הדורשות בדיקות הסמכה מקיפות עשויות להימשך זמן רב יותר, דבר שאנו מאשרים בשלב הצעת המחיר.
שלח לנו את הנתונים המודאליים שלך או תיאור של בעיית הרטט, ומהנדס אפליקציה יגיב תוך יום עבודה עם תצורת TMD ראשונית והערכת ביצועים. אנו משתפים פעולה עם צוות הפרויקט כדי לסיים את גיאומטריית המסה, סידור הקפיצים וסוג השיכוך כך שהבולם יתאים לחלל הפנוי ויעמוד במפרט הביצועים. גימורים מותאמים אישית, מארזים עמידים בפני מזג אוויר ומכשור לניטור מרחוק הם כולם חלק מהאספקה הסטנדרטית שלנו.
אבני הדרך בייצור שלנו מועברות בגלוי, ואנו מספקים דוח בדיקה סופי המאשר את פרמטרי הכוונון כפי שנבנו. לאחר המסירה, אנו נשארים זמינים לתמיכה בהפעלה וייעוץ תחזוקה לטווח ארוך.
בולמים מסה מכוונים הנעים נגד התנועה, מרגיעים את המבנה מבלי להזדקק לוואט אחד של כוח חיצוני.
