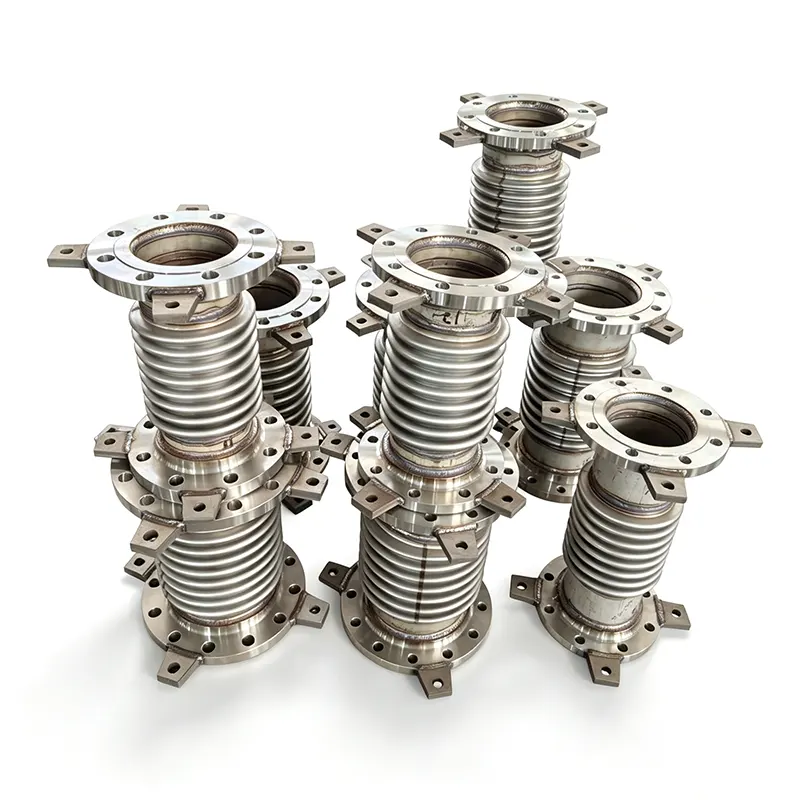

טיאנשון, יצרנית של רכיבי צינורות תעשייתיים, אספקהMetal מפוח הרחבה מפרקפתרונות שנועדו להכיל התרחבות תרמית, לספוג תנועת צינור ולתמוך בפעולה אמינה בתנאים תעשייתיים תובעניים. על ידי בחירת חומר המפוח המתאים, תצורת התנועה ודירוג הלחץ, המהנדסים יכולים להפחית מתח צנרת מופרז, להגן על ציוד מחובר ולשפר את הביצועים לטווח ארוך של מערכות צנרת תעשייתיות.
מפרק התפשטות מפוח מתכת הוא רכיב צנרת גמיש המפצה על שינויי מימד הנגרמים על ידי תנודות טמפרטורה, תזוזה מכנית ועומסי פעולה נבחרים. המפוח המתכתי הגלי שלו יכול להכיל תנועה צירית, רוחבית או זוויתית, בהתאם לעיצוב. יישומים נפוצים כוללים ייצור חשמל, עיבוד פטרוכימי, חימום מחוז, טיפול במים וייצור תעשייתי. בחירת המפרק הנכון דורשת הערכה מדוקדקת של לחץ ההפעלה, הטמפרטורה, תאימות הנוזלים, דרישות התנועה, חיי העייפות ותנאי ההתקנה. מדריך זה מסביר כיצד פועלים חיבורי ההתפשטות של מפוח מתכת, משווה תצורות נפוצות, מתאר שיקולי בחירת חומרים ומדגיש את בדיקות האיכות שעל קונים תעשייתיים לדון בהן עם ספק מוסמך כגון Tianshun.
מפרק התפשטות מפוח מתכת הוא מחבר גמיש המותקן במערכת צנרת כדי להתאים לתנועה תוך שמירה על גבול הלחץ הנדרש. המרכיב העיקרי שלו הוא מפוח מתכתי בעל קירות דקים שנוצר עם סדרה של גלי. גלילים אלו מאפשרים עיוות מבוקר מבלי לדרוש מהצינור כולו לנוע בחופשיות.
שלא כמו חיבור צינור קשיח, המעביר תזוזה תרמית לרכיבים שמסביב, מפרק התפשטות מהונדס כהלכה מספק מיקום ייעודי לתנועה. זה עוזר לנהל עומסים המועברים לעוגני צינור, תומכים, משאבות, שסתומים ומחלפי חום.
הרכבה טיפוסית עשויה לכלול:
הבנייה המתאימה תלויה בפריסת הצנרת, בסביבת ההפעלה ובחישובים ההנדסיים. למידע על מוצר, בקר בדף המוצר של טיאנסון מתכת מפוחי התרחבות.
צינורות תעשייתיים מתרחבים כשהטמפרטורה שלהם עולה ומתכווצים כשהם מתקררים. רטט ציוד, סובלנות התקנה ותזוזה מבנית יכולים להכניס תנועה נוספת. אם השינויים הללו אינם מאוישים כראוי, הם עלולים להגביר את הלחץ על הצנרת והציוד המחובר.
המפוח הגלי מתעוות בצורה אלסטית בתוך גבולות התנועה המתוכננים שלו, סופג חלק מוגדר מהעקירה. בהתאם לתצורת המפרק, תנועה עשויה להתרחש בכיוון אחד או באמצעות שילוב של כיוונים.
דחף לחץ הוא שיקול חשוב נוסף. לחץ פנימי הפועל על האזור היעיל של מפוח יכול ליצור כוח שיש לרסן או לאזן על ידי תכנון המערכת. ייתכן שיידרשו עוגנים, מובילים, מוטות חיבור ותצורות מאוזנות לחץ, בהתאם ליישום.
כתוצאה מכך, יש לבחור מפרק הרחבה של מפוח מתכת כחלק מניתוח גמישות ומתח הכולל של הצנרת במקום להתייחס אליו כאל אביזר מבודד.
מפרקי התפשטות מפוח מתכת מתאימים לתזוזה תרמית מחושבת במערכות צנרת חמות וקרות. זה יכול לעזור להפחית עומסים מופרזים הנגרמים על ידי התרחבות והתכווצות מרוסנת, בתנאי שהמפרק בגודל נכון ומותקן.
עומסי צנרת בלתי מבוקרים עשויים להשפיע על חרירי משאבה, חיבורי שסתומים, ממשקי טורבינה וחיבורי מחליף חום. מפרק התפשטות מהונדס כהלכה יכול לסייע בניהול עומסים אלה על ידי מתן אפשרות לתנועה שצוינה בתוך סידור הצנרת.
ניתן לציין פלדת אל חלד וחומרי מפוח נבחרים מסגסוגת גבוהה עבור שילובים שונים של לחץ, טמפרטורה ואמצעי תהליך. יש לאשר את דרגת החומר המתאימה כנגד חשיפה כימית ותנאי הפעלה בפועל.
עיצובים צירים, אוניברסליים, צירים, גימבלים ומאוזנים בלחץ מספקים דרכים שונות להתאים לתנועה. זה מאפשר למהנדסים להתאים את התצורה המשותפת לפריסת הצנרת במקום להסתמך על עיצוב אחד לכל יישום.
יתרונות אלו תלויים בהנדסה נכונה, תאימות חומרים, תמיכות מתאימות ועמידה בדרישות ההתקנה של היצרן. מפרק התפשטות אינו יכול לפצות על תמיכת צינור לא מספקת או מערכת עיגון שתוכננה בצורה לא נכונה.
תצורות שונות של מפרקי התפשטות משרתות דרישות תנועה ודחף לחץ שונות. הבנת ההבדלים הללו עוזרת לקונים לציין מוצר מתאים.
| סוג מפרק | יכולת תנועה ראשונית | שיקול עיצוב אופייני |
|---|---|---|
| מפרק התפשטות צירי | דחיסה והרחבה צירית | דורש עוגנים ומובילים מתאימים לשליטה במערכת הצנרת. |
| מפרק התפשטות אוניברסלי | בעיקר תנועה לרוחב, עם יכולת זוויתית בהתאם לעיצוב | שני מפוחים המחוברים באמצעות סליל מרכזי מספקים גמישות תנועה רבה יותר. |
| מפרק התפשטות צירים | תנועה זוויתית במישור מוגדר | חומרת הציר שולטת בתנועה ומסייעת לרסן את דחף הלחץ. |
| מפרק התפשטות גימבל | תנועה זוויתית במספר מישורים | חומרת גימבל שולטת בסיבוב תוך ניהול דחף הלחץ. |
| מפרק התפשטות מאוזן בלחץ | תנועה לפי התצורה הספציפית שלו | נועד לאזן את דחף הלחץ במקום בו ריסון קונבנציונלי אינו מתאים. |
| מפרק התפשטות בלחץ חיצוני | תנועה צירית, בהתאם לעיצוב | עשוי להתאים ליישומים הדורשים יכולת דחיסה צירית משמעותית. |
יכולת התנועה של כל תצורה תלויה בגיאומטריה שלה, בבניית המפוח, בלחץ, בטמפרטורה ובדרישות העייפות שלה. המהנדסים צריכים לאשר את התנועות המשולבות המותרות במקום להוסיף דירוגי תנועה בודדים ללא אימות.
בחירת החומר משפיעה על עמידות בפני קורוזיה, יכולת טמפרטורה, גמישות וביצועי עייפות. המפרט הנכון חייב להתייחס למדיום התהליך וכן לתנאים המכניים שחוו במהלך הפעולה.
מידע המוצר שפורסם של Tianshun מפרט את האפשרויות האופייניות הבאות. אלו הם טווחי ייחוס ואין לפרש אותם כדירוגים בו-זמניים עבור כל עיצוב.
| פָּרָמֶטֶר | טווח או אפשרות טיפוסי פורסם | מה קונים צריכים לאשר |
|---|---|---|
| קוטר נומינלי | DN50–DN3000; larger or non-standard sizes may be considered | גודל החיבור בפועל, אורך פנים אל פנים ודרישות ציור |
| לחץ עיצובי | PN10, PN16, PN25, PN40 | דירוג לחץ בטמפרטורת ההפעלה שצוינה |
| טמפרטורת עיצוב | -196°C עד +800°C | טמפרטורה מותרת עבור החומר והמבנה שנבחרו |
| חומר מפוח | SS304, SS316L, Inconel 625 ואפשרויות נוספות | תאימות קורוזיה ואישור חומרים |
| חיבורים | קצוות מאוגנים או מרותכים | תקן אוגן ישים, מידות ודרישות ריתוך |
| חיי עייפות | 1,000, 3,000 או 5,000 מחזורים עבור עיצובים שצוינו | חיי מחזור מחושבים בתנאי התנועה והלחץ בפועל |
יש לאמת את הלחץ, הטמפרטורה והתנועה המותרים בפועל עבור המפרק הנבחר. פרמטרים אלה תלויים זה בזה, והערך התובעני ביותר בקטגוריה אחת אינו חל באופן אוטומטי כאשר תנאי הפעלה אחרים משתנים.
חיבורי התפשטות מפוח מתכת משמשים בתעשיות שבהן יש חשיבות לתנועת צנרת מבוקרת ואיסוף אמין.
עבור כל יישום, המהנדסים צריכים להעריך את הרכב הנוזל, לחץ התכנון, טמפרטורת הפעולה, מחזורי ההפעלה והכיבוי, רטט ועומסים חולפים פוטנציאליים. פרטים אלו קובעים האם חיבור מפוח מתכת מתאים ואיזו תצורה יש לציין.
תהליך בחירה אמין מתחיל בנתוני תפעול מדויקים. בחירת מפרק על סמך קוטר צינור נומינלי בלבד עלולה לגרום ליכולת תנועה לא מספקת או לדירוג לחץ לא מתאים.
טיאנשון מספקת אפשרויות חיבור מתכת סטנדרטיות ומותאמות אישית. עבור מערכות לא סטנדרטיות, שיתוף שרטוטי הצנרת ונתוני ההפעלה עוזר לצוות ההנדסה להעריך את התצורה והמפרטים הנדרשים.
אפילו מפרק התפשטות שתוכנן נכון עלול להיכשל בטרם עת אם הוא מותקן בצורה לא נכונה או נתון לתנועה מחוץ לגבולות המפורטים שלו. לכן יש לפעול לפי ההתקנה והתחזוקה לפי השרטוטים המאושרים והוראות היצרן.
במהלך השירות, בדוק אם יש עיוותים גלויים, קורוזיה, דליפה, רעידות חריגות ונזק לרכיבי הגנה. סקור כל שינוי בתנאי ההפעלה שעלולים להשפיע על חיי העייפות או יכולת התנועה. מרווחי הבדיקה צריכים להיות מבוססים על חומרת השירות, קריטיות הציוד ותוכנית התחזוקה הרלוונטית.
עבור מערכות בלחץ גבוה, בטמפרטורה גבוהה או במערכות מדיה מסוכנת, בדיקה ותיקון צריכים להיות מטופלים על ידי צוות מוסמך תחת נהלי הבטיחות הרלוונטיים. אין להחזיר מפוח פגום לשירות ללא הערכה הנדסית מתאימה.
מטרתו העיקרית היא להתאים לתנועת צנרת שצוינה הנגרמת מהתפשטות תרמית, התכווצות או תזוזה אחרת תוך סיוע בניהול העומסים המועברים דרך מערכת הצנרת.
מפרק התפשטות צירי מתאים בעיקר לדחיסה והרחבה לאורך קו מרכז הצינור. מפרק התפשטות אוניברסלי משתמש בשני אלמנטים של מפוח המופרדים על ידי סליל מרכזי כדי להתאים לתנועה רוחבית גדולה יותר, עם יכולת זוויתית נוספת בהתאם לעיצוב שלו.
אין חומר אחד הטוב ביותר עבור כל יישום. SS304, SS316L, SS321, Inconel 625 וסגסוגות אחרות עשויות להתאים בתנאים שונים. הבחירה צריכה להתבסס על תאימות נוזלים, טמפרטורה, לחץ, דרישות עייפות והערכת הנדסה של היצרן.
חיי השירות תלויים במספר ובגודל מחזורי התנועה, לחץ, טמפרטורה, קורוזיה, רטט, איכות התקנה ותחזוקה. בקש חישוב חיי עייפות עבור מעטפת ההפעלה שצוינה במקום להסתמך על אומדן חיי שירות אוניברסלי.
לא. חיבורי התפשטות אינם מחליפים בדרך כלל את הצורך בתומכי צינורות, עוגנים ומובילים מתאימים. רכיבים אלו שולטים במשקל, יישור ותנועה של הצינור כך שהמפרק פועל במסגרת גבולות התכנון שלו.
מידע המוצר של Tianshun מתאר עיצובים סטנדרטיים ומותאמים אישית, כולל מידות לא סטנדרטיות ואפשרויות חומרים שונות. על הקונים לספק שרטוטים, תנאי הפעלה, דרישות תנועה ופרטי חיבור כדי לאשר היתכנות ולקבל הצעת מחיר ספציפית לתכנון.
מפרק הרחבת מפוח מתכת הוא מרכיב חשוב במערכות צנרת תעשייתיות שחייבים להתאים לתנועה תרמית, לנהל תזוזה ולהגן על ציוד מחובר מעומסים מכניים מוגזמים. ביצועים אמינים תלויים בבחירת חומר המפוח הנכון, תצורת התנועה, דירוג הלחץ וחיי העייפות תוך הבטחת התקנה נכונה ותכנון תמיכה. Tianshun מציעה פתרונות סטנדרטיים ומותאמים אישית עבור מגוון דרישות צנרת תעשייתית, עם מעקב אחר חומרים ואפשרויות בדיקה המתוארות במידע המוצר שלה. כדי לזהות תצורה מתאימה לפרויקט שלך, עיין במפרטי מפרק הרחבת מפוח מתכת של Tianshun ופנה אלינועם פרמטרי ההפעלה שלך, שרטוטים טכניים ודרישות רכישה כדי לדון בבחירת החומר, עיצוב מותאם אישית ופתרון המותאם למערכת הצינורות שלך.
