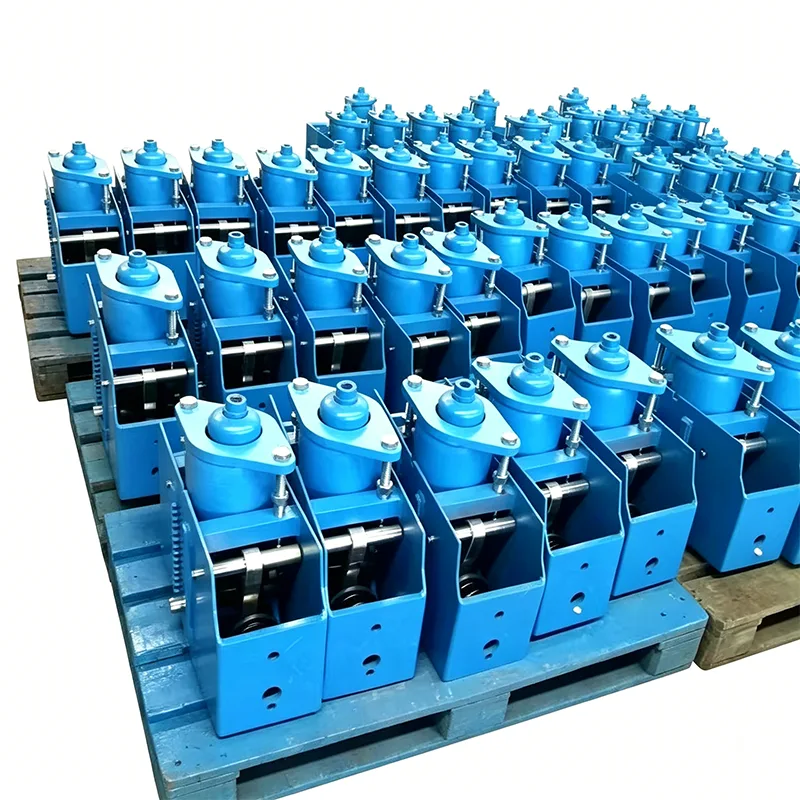

תמיכת קפיץ קבועה במפעל כימי

Yangzhou Tianshun Pipeline Technology, שנוסדה בשנת 2012, היא בעלת 14 שנות ניסיון מוקדש של מו"פ וייצור במוצרי תמיכה בצנרת תעשייתית. התמיכה הקבועה של המפעל הכימי שלנו הוא מוצר ליבה שפותח במיוחד עבור המאפיינים של התעשייה הכימית של ייצור מתמשך ותנאי עבודה מורכבים, ושימש עשרות פרויקטים תעשייתיים כימיים ברחבי העולם.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

פונקציות ליבה וערך המוצר

צינורות מפעלים כימיים מייצרים תזוזה תרמית משמעותית עקב תנודות בטמפרטורה בינונית. עומס התמיכה של מתלים רגילים משתנה בהתאם לתזוזה, וגורם בקלות לעיוות צינור, נזק לציוד מחובר ואפילו סיכוני דליפה בינוניים.

באמצעות מנגנון איזון מומנט הקפיץ, תמיכה קפיצית קבועה של מפעל כימיקלים מספקת כוח תומך עקבי לאורך כל מהלך התזוזה התרמית של הצינור, מבטל לחלוטין מתח נוסף שנגרם מהתפשטות והתכווצות תרמית של הצינור, ומבטיח פעולה יציבה לטווח ארוך של צינורות כימיים.

מפרט טכני של המוצר

טבלת מפרט מתלה קפיצים קבועים	דוּגמָה
דגם / סדרה	PH, LH, CA, CS, TH
כושר עומס (תפעול)	0.1 קילוואן - 500 קילוואן
סך הכל נסיעות	50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ
נסיעות בפועל	עד 600 מ"מ
סטיית עומס (סובלנות)	±5% (סטנדרטי) / ±3% (High Prec.)
מיקום התקנה	אופקי / אנכי
גימור דיור	מגולוון חם / אפוקסי
טמפ' הפעלה	-20°C עד +80°C (סביבה)
חומר סליל קפיץ	60Si2Mn / 50CrVA
טווח התאמת עומס	±10% (התאמת שדה)

יתרונות התאמה בלעדיים עבור תרחישים כימיים

הכוונה למאפיינים של מפעלים כימיים של קורוזיה גבוהה, פעולה רציפה 24/7 ודרישות בטיחות מחמירות, המוצר עבר אופטימיזציה מיוחדת:

▶  התאמה אישית נגד קורוזיה: ניתן להסתגל לסביבות מפעלים כימיים קורוזיביים, עם פתרונות מותאמים אישית הכוללים בתי נירוסטה, ציפוי כבד נגד קורוזיה וציפוי עמיד לחומצה-אלקליות

▶  חוזק עייפות גבוה: קפיצי הליבה עוברים 10,000 מבחני עייפות מלאים, מתאימים לפעולה רציפה של מתקן כימי לטווח ארוך

▶  בקרת כוח מתמיד מדויקת: סטיית עומס נשלטת בקפדנות בטווח של ±5%, מבטל דליפות ממשק צינורות ונזקי ציוד שנגרמו מריכוז מתח

▶  ללא איתור באגים באתר: דחוס מראש ומכויל לפני המסירה, מורם ישירות ומותקן באתר ללא התאמה משנית, מפחית את זמן ההשבתה של הפרויקט

מערכת בקרת ייצור ואיכות (הבטחת מקצועיות)

בדיקות פנימיות מקיפות מבוצעות על כל מוצר לפני המשלוח

לפני המשלוח, כל מוצר עובר תהליך בדיקה פנימי מלא. תהליך זה כולל בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית במידת האפשר, בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. מסופקים דוחות בדיקת מפעל (FTR) ודוחות בדיקת חומרים (MTR).

הבהרה לגבי הסמכת צד שלישי

בדיקות פנימיות אינן זהות לבדיקות של צד שלישי המוסמכות על ידי ILAC. אם נדרשת בדיקה של צד שלישי או בדיקות מעבדה, ניתן לספק זאת כשירות אופציונלי נפרד.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

שירות זה מכסה ניתוח הרכב כימי, בדיקות מתיחה, בדיקות השפעה בטמפרטורה נמוכה של Charpy ובדיקות קשיות.

2. ריתוך NDT

השיטות הזמינות כוללות בדיקת חלקיקים מגנטיים (MT), בדיקת חדירה נוזלית (PT), בדיקה אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

עקומות תזוזה של עומס כלולות.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

היתרונות הבולטים שלנו

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA.

יותר מספק מקומי סטנדרטי

בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם עוזרים לארגן בדיקות SGS של צד שלישי ובדיקות עדים, ואנו תומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

יישום פרויקט ואבטחת שירות (סמכות ואמינות)

במשך 14 שנים, התמיכה הקבועה במפעל הכימי שלנו נפרסה בבתי זיקוק, פארקים כימיים משובחים ופרויקטים פרמצבטיים ברחבי סין, דרום מזרח אסיה, אירופה ודרום אמריקה, עם שותפויות חוזרות ארוכות טווח עם מספר קבלני EPC:

▶  כל המוצרים מגיעים עם תעודות חומר מלאות ודוחות בדיקה, תואמים למפרטי קבלת בטיחות פרויקטים כימיים

▶  תמיכה מלאה במחזור החיים: חישוב עומס לפני המכירה, הדרכה בהתקנה באתר ותגובה טכנית לאחר המכירה 24 שעות ביממה

▶  בסיס הייצור של ג'יאנגסו כולל ערוצי לוגיסטיקה ייעודיים לפרויקטים כימיים, המאפשרים אספקה ​​מואצת להזמנות דחופות

מידע על שיתוף פעולה

אם הפרויקט הכימי שלך דורש תמיכה באביב קבוע במפעל כימי מותאם אישית, או צריך התאמות עיצוב לתנאי עבודה מיוחדים כגון טמפרטורה גבוהה וקורוזיה חזקה, אנא צור קשר ישירות עם הצוות הטכני שלנו. אנו נספק פתרון בחירה מלא והצעת מחיר.
