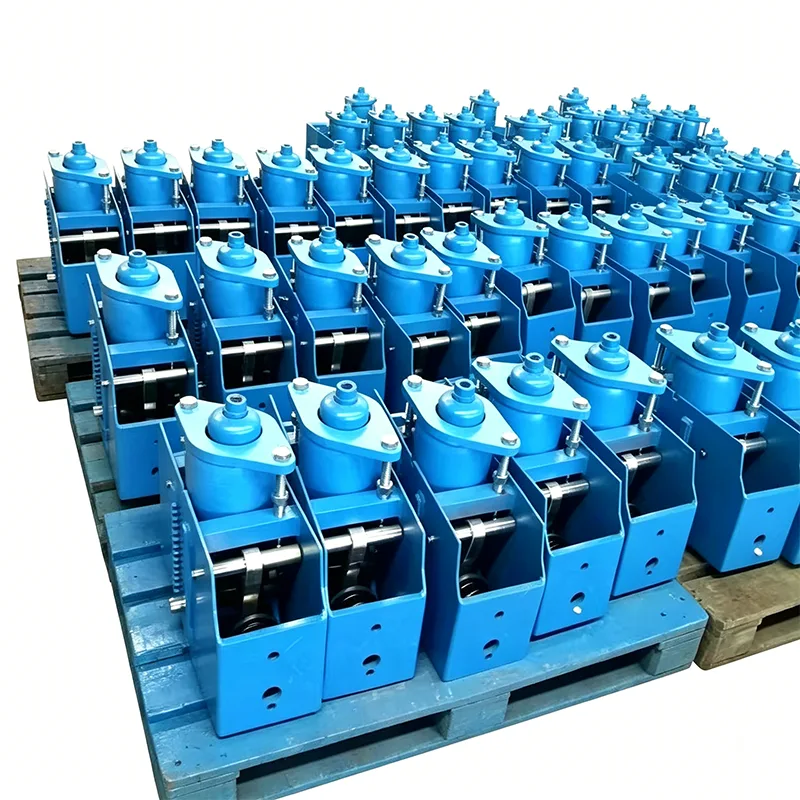

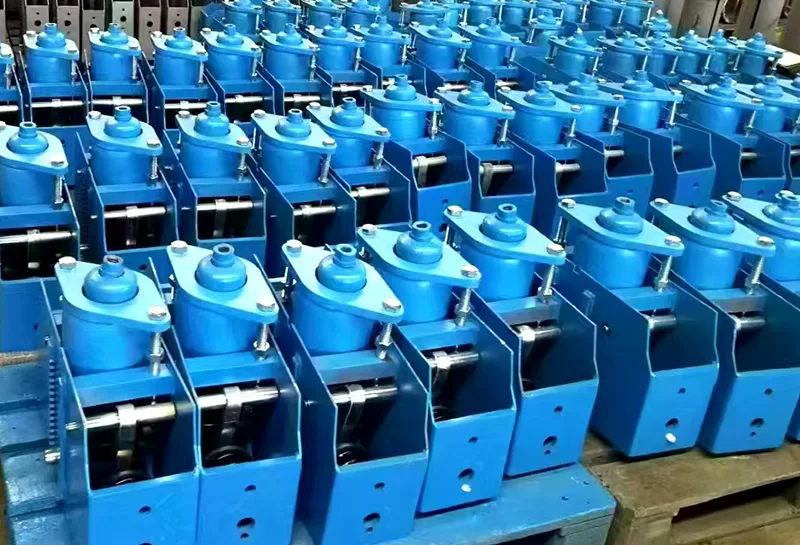

יתרונות הליבה של Heavy Duty Constant Spring Support.

ישים לצינורות בטמפרטורה גבוהה ובקוטר גדול בתעשיות הנפט והגז, הזיקוק והכוח. לעומתקפיצים משתנים, הוא מתמצה מארבעה היבטים: עומס, תנאי עבודה, עמידות ותחזוקת תפעול.

פלט עומס קבוע (היתרון המרכזי)

במהלך כל תהליך התזוזה האנכית הנגרמת על ידי התפשטות תרמית והתכווצות הצינור, העומס התומך נשאר ביסודו קבוע וללא שינוי, כאשר תנודת העומס נמוכה מ-±6% (בהתאם לתקנים לאומיים / תקני ASME).

עומס הקפיץ משתנה עם העקירה (מקסימום ±25%). עבור צינורות בעומס כבד ובטמפרטורות גבוהות, התזוזה התרמית גדולה, מה שגורם לעומס לעבור בקלות את הגבול. מתלה קבוע מונע לחלוטין עומס יתר בפתח הצינור ובמתלה.

הגן על חיבורי צינורות ציוד: חיבורי צינורות API עבור מדחסים, טורבינות קיטור, מחליפי חום ומשאבות גדולות. הימנע מדליפה הנגרמת על ידי שינויים בעומסי התפשטות תרמית ופיצוח מתח בחיבורי האוגן של הציוד.

מתאים לשבץ גדול ולתנאי תזוזה תרמית אנכית גדולה

המהלך של יחידה בודדת גדול בהרבה מזה של הקפיץ המשתנה. המהלך של הדגמים הכבדים הרגילים נע בין 50 ל-500 מ"מ; זוהי הבחירה הראשונה עבור צינורות נפט וגז בעלי טמפרטורה גבוהה, עבי דופן וקוטר גדול עם התפשטות תרמית גדולה.

לא מוגבל על ידי מגבלת הדחיסה של הקפיץ, צינורות עם התיישבות גדולה ותזוזה תרמית גדולה אינם צריכים להוסיף תומכים במקטעים, ובכך להפחית את מספר נקודות התמיכה.

כושר נשיאה כבד חזק

העומס המדורג של כל יחידה בודדת של הדגם הכבד נע בין 5kN לכמה מאות אלפי ניוטון. הוא מתאים לצינורות תהליכים בעלי קירות עבים בטמפרטורה גבוהה, כותרות דוודים וצינורות עזר של ציוד זיקוק וכימיקלים כבדים.

גוף הארגז הכולל בשילוב עם הידית והמוט המחבר בעל קשיחות מבנית גבוהה, עמיד בפני פגיעה ועומסי פטיש מים מיידיים, והוא עדיף על מבנה כוח קפיץ בעל צלחת יחיד עם קפיצים משתנים.

אופטימיזציה של מתח הצינור, הפחתת עלויות התכנון

עומס קבוע ← ניתן לשלוט במתחים הראשוניים והמשניים של הצינור, תוך עמידה בתקני הלחץ של הצינור ASME B31.3 ו-SH/T3073; חישוב מתח קל יותר לביצוע, ומפחית עלויות נוספות כגון עיבוי צינור, חיזוק והתקנה של מפרקי התפשטות.

עמיד בפני עייפות, חיי שירות ארוכים (יתרון בתנאי עומס כבד)

בהתבסס על עקרון איזון המנוף, הקפיץ עובר רק התרחבות והתכווצות הדדית קטנה, כאשר כמות ההתרחבות וההתכווצות קטנה בהרבה מזו של קפיץ משתנה; אובדן העייפות שנגרם כתוצאה משינויי טמפרטורה הוא נמוך ביותר.

צינורות הנפט והגז פועלים בתנאים מתחלפים מתמשכים של התנעה-עצירה ושינויי טמפרטורה תכופים, והם פחות מועדים לכשל עייפות קפיץ.

הדגם הכבד כולל מעטפת מעובה וציר פינים מרווה ומחוסם. זה יכול להיות נתון לטיפול כבד נגד קורוזיה (C5-M) בסביבות קורוזיה ימית/כימית והוא עמיד לשימוש על פלטפורמות פתוחות.

יתרונות התקנה ותפעול

המכשיר מצויד במנגנון נעילה מובנה. הוא ננעל במהלך בדיקת לחץ המים ופותח עם ההפעלה. לא נדרשת התאמת עומס חוזרת באתר לאחר הפעולה.

ביצועי הרטט של הצינור (בכניסה וביציאה של המדחס) עדיפים על אלו של הקפיץ המשתנה, מה שמפחית את תדירות הבדיקה וההתאמה הבאים.

מתאים לתנאי הפעלה קשים

טמפרטורה גבוהה (מעל 550℃), LNG בטמפרטורה נמוכה, מכשירי שקיעה גדולים, תרסיס מלח חופי / מתקני נפט וגז קורוזיבי גופרית, טווח ההסתגלות להחזקת העומס רחב יותר.
