תמיכת קפיץ קבועה בצינור אנרגיה

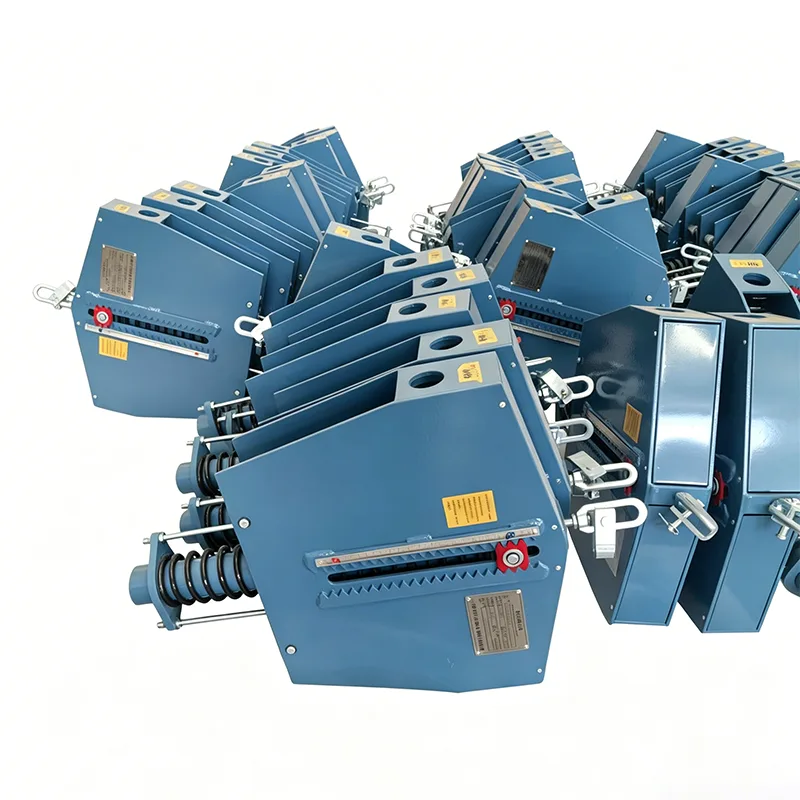

ברשתות גז טבעי, LNG, אנרגיית מימן ורשתות צינורות העברת אנרגיה מסורתיות, מערכות צינורות משתרעות על פני סביבות גיאוגרפיות מורכבות ועומדות בפני התרחבות והתכווצות תרמית חמורה. מגובה על ידי 14 שנים של הצטברות טכנית בטכנולוגיית תמיכת צינורות, Yangzhou Tianshun Pipeline Technology Co., Ltd פיתחה במיוחד את התמיכה הקבועה בצינור האנרגיה עבור תרחישי העברת אנרגיה. מוצר זה מאמץ מנגנון שיווי משקל מומנט מדויק כדי להבטיח שעומס התמיכה יישאר קבוע כאשר הצינור עובר תזוזה אנכית בטווח רחב. תכונה זו מונעת למעשה מתח נוסף הנגרם מהעברת עומסים לציוד רגיש כגון שסתומים ומדחסים, ומהווה מרכיב מרכזי המבטיח את הפעולה הבטוחה והיציבה של רשתות צינורות אנרגיה למרחקים ארוכים.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

מפרט טכני של המוצר

טבלת מפרט מתלה קפיצים קבועים	דוּגמָה
דגם / סדרה	PH, LH, CA, CS, TH
כושר עומס (תפעול)	0.1 קילוואן - 500 קילוואן
סך הכל נסיעות	50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ
נסיעות בפועל	עד 600 מ"מ
סטיית עומס (סובלנות)	±5% (סטנדרטי) / ±3% (High Prec.)
מיקום התקנה	אופקי / אנכי
גימור דיור	מגולוון חם / אפוקסי
טמפ' הפעלה	-20°C עד +80°C (סביבה)
חומר סליל קפיץ	60Si2Mn / 50CrVA
טווח התאמת עומס	±10% (התאמת שדה)

התאמה הנדסית ויתרונות תפעול ותחזוקה

בבנייה ותפעול בפועל של צינורות אנרגיה, התכנון של Energy Pipeline Constant Spring Support נותן מענה מלא לנקודות הכאב של בנייה באתר ותחזוקה מאוחרת יותר:

נעילה במצב קר והתקנה מהירה: לפני המסירה, הקפיץ נדחס מראש וננעל במיקום ההתקנה במצב קר בהתאם לדוח חישוב המתח של מערכת הצנרת. באתר נדרשים רק כוונון חוטים פשוטים וקיבוע השתרשות כדי להגיע למצב הלחץ המתוכנן, מה שמקצר מאוד את תקופת הבנייה של גלריות צינורות.

ניטור תפעול חזותי: מצויד בלוחות חיווי חיצוני בעלי דיוק גבוה ובסולמות עומס, צוות תפעול ותחזוקה יכול לשפוט באופן אינטואיטיבי אם הצינור נמצא בעמדת העבודה המתוכננת במהלך בדיקה יומית מבלי לפרק את המעטפת, מה שמקל על זיהוי בזמן של התיישבות צינור או עיוות חריג.

שיטות השתרשות גמישות: ניתנים מגוון פתרונות חיבור שורשים (כגון לוחות בודדים מרותכים, חישוקים, מחברי מבנה פלדה וכו'), אשר יכולים להשיג השתרשות יציבה בין אם לגלריות צנרת עיליות, גשרי צינורות חוצי נהרות או גופי ציוד.

מערכת ייצור ובקרת איכות קפדנית

בתור קו ההגנה הבטיחותי של תשתיות אנרגיה, כל תהליך הייצור של Energy Pipeline Constant Spring Support עוקב אחר תקני בקרת איכות קפדניים:

בדיקות פנימיות מקיפות מבוצעות על כל מוצר לפני המשלוח

לפני המשלוח, כל מוצר עובר תהליך בדיקה פנימי מלא. תהליך זה כולל בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית במידת האפשר, בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. מסופקים דוחות בדיקת מפעל (FTR) ודוחות בדיקת חומרים (MTR).

הבהרה לגבי הסמכת צד שלישי

בדיקות פנימיות אינן זהות לבדיקות של צד שלישי המוסמכות על ידי ILAC. אם נדרשת בדיקה של צד שלישי או בדיקות מעבדה, ניתן לספק זאת כשירות אופציונלי נפרד.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

שירות זה מכסה ניתוח הרכב כימי, בדיקות מתיחה, בדיקות השפעה בטמפרטורה נמוכה של Charpy ובדיקות קשיות.

2. ריתוך NDT

השיטות הזמינות כוללות בדיקת חלקיקים מגנטיים (MT), בדיקת חדירה נוזלית (PT), בדיקה אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

עקומות תזוזה של עומס כלולות.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

היתרונות הבולטים שלנו

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA.

יותר מספק מקומי סטנדרטי

בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם עוזרים לארגן בדיקות SGS של צד שלישי ובדיקות עדים, ואנו תומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

מדוע לבחור בתמיכת קפיץ קבועה של Tianshun של צינור האנרגיה?

ניסיון מעמיק בפרויקטי אנרגיה: המוצרים פעלו ביציבות במסופי LNG, בצינורות הולכה של גז טבעי למרחקים ארוכים ובפרויקטי זיקוק ביותר מ-40 מדינות ברחבי העולם, עמידים במבחנים של אקלים קיצוני ותנאי עבודה מורכבים.

תמיכה הנדסית בתהליך מלא: אנו מספקים שירותים טכניים בתהליך מלא, החל מניתוח מתח בצנרת (סימולציית CAESAR II), חישוב בחירת סוג ועד להנחיות התקנה באתר, תוך הבטחה שכל תמיכה תואמת במדויק את תנאי העבודה.

אספקת שרשרת אספקה ​​אמינה: בהסתמך על קווי ייצור אוטומטיים וציוד בדיקה מלא בבסיס ג'יאנגסו שלנו, אנו מבטיחים אספקה ​​בזמן ובאיכות גבוהה של חומרים לפרויקטי אנרגיה בקנה מידה גדול.

תמיכה מלאה במחזור החיים: אנו מקימים קבצי פרויקט בלעדיים ומספקים הערכת מצב, הגדרה מחדש של עומס והכוונה להחלפה במהלך תחזוקת כיבוי, ומפחיתים את סיכוני התפעול והתחזוקה של רשתות צינורות.
