תמיכה קפיצית קבועה בחוזקה

כאשר העומס של צינור בודד עולה על 300kN והתזוזה התרמית עולה על 200 מ"מ, תומכי קפיצים קבועים רגילים מועדים לעיוות מבני, שבר במוט החיבור, אובדן דיוק כוח קבוע וכשלים אחרים. תקלות כאלה מובילות לריכוזי מתח בצנרת החורגים מהערכים המותרים, מעוררות קריעה של חרירי ציוד, דליפה בינונית ואפילו השבתה לא מתוכננת של המפעל כולו. אירוע כיבוי בודד עלול לגרום להפסדים של עשרות מיליוני יואן.

עקומת תזוזה של עומס המתקבלת מבדיקת הסוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

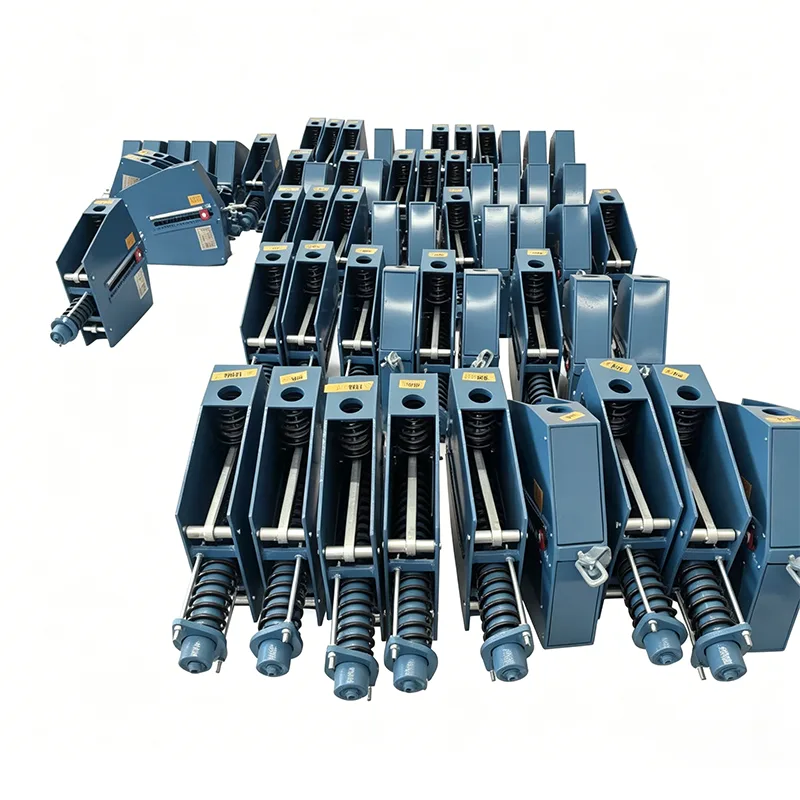

ה-Heavy Duty Constant Spring Support הוא ציוד תמיכה כבד במיוחד שפותח כדי להתמודד עם אתגרים בתנאי הפעלה קיצוניים אלו. הוא תוכנן במיוחד עבור מערכות צינורות גדולות עם עומסים מעל 500kN ותזוזות בטווח של 400 מ"מ.

מפרט טכני של המוצר

הגדרת מוצר ופילוסופיית עיצוב ליבה

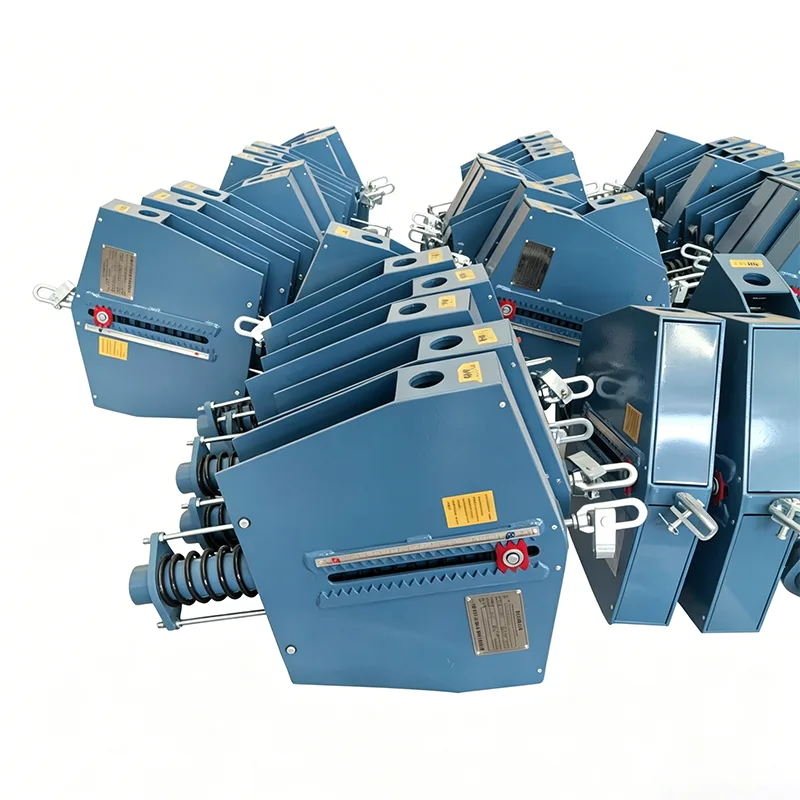

תומכת קפיצים קבועה בעבודות כבדה היא התקן תומך בצנרת כבד המספק כוח תמיכה קבוע לאורך המהלך המלא באמצעות מנגנון איזון רגעים מדויק.

Yangzhou Tianshun Pipeline יזמה מחקר ופיתוח עבור קו מוצרים זה עוד בשנת 2015, עם השקעה כוללת של 12 מיליון יואן בציוד ייצור ייעודי ומתקני בדיקה. כעת הוקם סל מוצרים שלם, הכולל יכולת עומס מקסימלית של 2000kN ותזוזה מקסימלית של 600 מ"מ, המדורג ברמה מקומית מובילה.

פילוסופיית התכנון המרכזית שלנו מתמקדת בבטיחות מיותרת: כל הרכיבים הקריטיים מתוכננים עם גורמי בטיחות גבוהים ממדדים בתעשייה כדי להבטיח שולי בטיחות מספקים גם בתנאי עבודה קיצוניים. בינתיים, אופטימיזציה מבנית ממזערת את הגודל והמשקל הכוללים מבלי להתפשר על חוזק מבני, לקצץ בעלויות ההתקנה וההובלה.

פירוט יתירות מפורט

1. יתירות מסגרת ראשית: בנויה מלוחות פלדה מרותכים אינטגרליים בעובי 20-50 מ"מ המצוידים בקשיחים אורכיים ורוחביים, מרימים את הקשיחות הכוללת ביותר מ-60%.

2. יתירות מערכת קפיצים: פריסה מקבילית מרובת קפיצים מבטיחה שהקפיצים הנותרים יכולים לשאת במלואם עומסי צינור גם אם קפיץ אחד נכשל.

3. יתירות מנגנון שידור: מוטות חיבור כפולים מסונכרנים מבטלים סיכוני קריסת תמיכה הנובעים משבירת מוט בודד.

טבלת מפרט סטנדרטי של סדרה מלאה

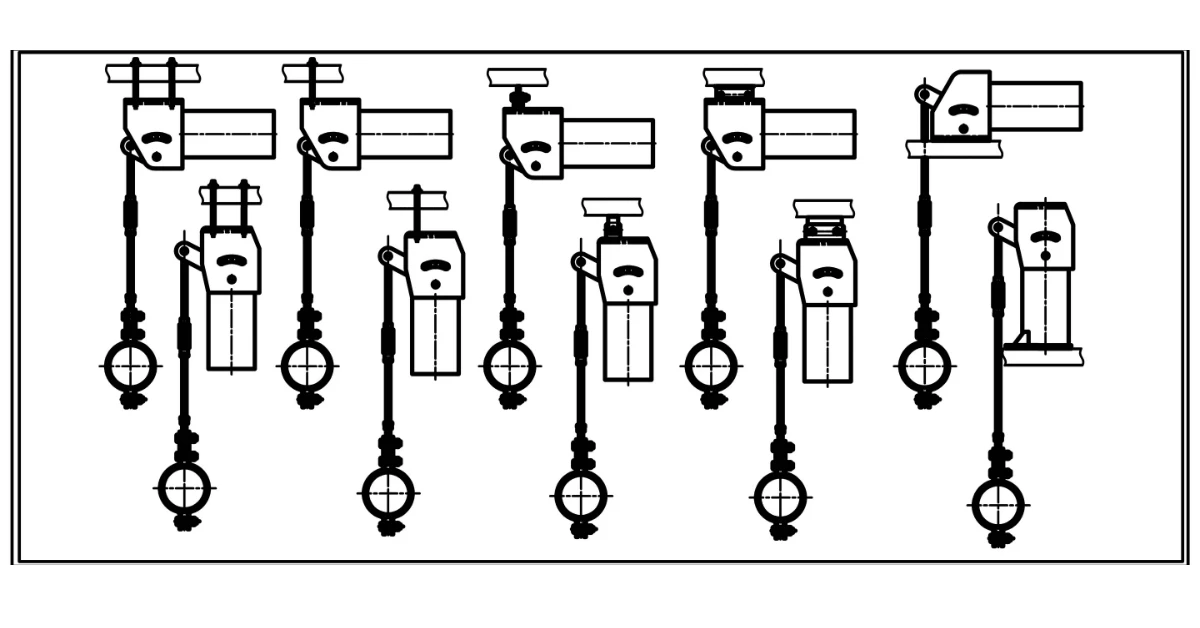

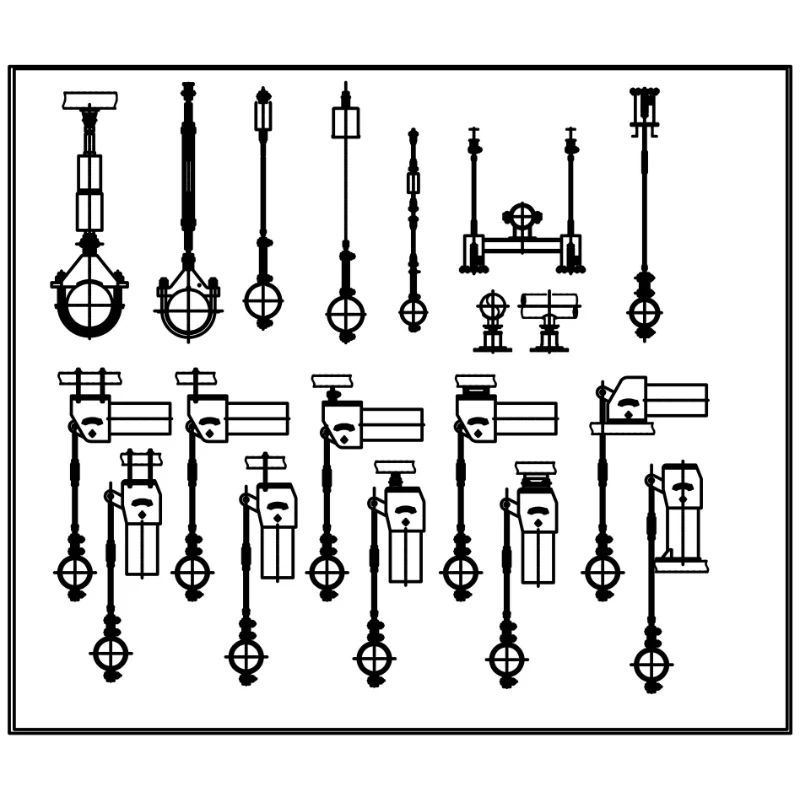

שש סדרות סטנדרטיות של תומכי קפיצים קבועים כבדים זמינים לכיסוי רוב תרחישי היישומים התעשייתיים הכבדים:

ציוני חומרים מותאמים אישית ועיצובים מותאמים מוצעים על פי בקשת הלקוח עבור כל הדגמים.

מערכת אימות אמינות למחזור חיים מלא

מערכת אימות קפדנית מקצה לקצה מיושמת כדי להבטיח ביצועים אמינים בתנאים קיצוניים. כל תמיכת קפיץ קבועה כבדה עוברת חמישה הליכי בדיקה חובה:

כל רישומי הבדיקה מאוחסנים לתקופת שמירה מינימלית של 15 שנים ונגישות ללקוחות בכל עת. מעבדת הבדיקות שלנו מחזיקה בהסמכת CNAS, ומספקת תוצאות בדיקה מוכרות בינלאומיות.

רקורד פרויקט בנצ'מרק עולמי

החל ממאי 2026, ה-Heavy Duty Spring Supports Constant Supports שלנו נפרסו על פני 120 פרויקטים תעשייתיים בקנה מידה גדול ברחבי העולם, כולל:

▶  מתחם זיקוק ואינטגרציה כימית של 10 מיליון טון לשנה: 320 סטים של תומכי HD-800 ו-HD-1200 מסופקים

▶  תחנת כוח גרעינית של מיליון קילוואט: 156 סטים של תומכי קפיצים קבועים בדרגת בטיחות גרעינית.

▶  מסוף קליטת LNG של 20 מיליון טון לשנה: 89 סטים של תומכי קפיצים קבועים ייעודיים בטמפרטורה נמוכה.

▶  תחנת כוח תרמית של 3000MW: 245 סטים של תומכים כבדים עבור צינורות קיטור ראשיים מסופקים

ביצועים מוכחים על פני פרויקטים ציוני דרך אלה מאמתים אמינות ויציבות יוצאות דופן, תוך שהם מציידים אותנו בניסיון הנדסי רב בתכנון מערכות תמיכה בצנרת כבדה.

משלוחים מותאמים לפרויקט ושירותים בלעדיים

חבילות משלוח מותאמות אישית עבור Heavy Duty קפיצים קבועים ניתנות עבור פרויקטים בקנה מידה גדול:

1. צוות פרויקט ייעודי: לכל פרויקט מרכזי מוקצה מנהל פרויקט ייעודי, מהנדס טכני ומהנדס איכות כדי לפקח על התקדמות המחזור המלא.

2. משלוח שלב: משלוח אצווה מותאם ללוחות הזמנים של בניית האתר כדי להפחית את עומסי האחסון באתר.

3. שירות קבלה באתר: מהנדסים שנשלחו לבצע קבלת מוצר והנחיות התקנה במקום.

4. תמיכה טכנית בהמתנה טכנית באתר: תמיכה הנדסית תושבת זמינה בשלבי התקנת שיא.

5. שירות מעקב ארוך טווח: ביקורות שנתיות של מצב תפעולי לאחר ההפעלה עם המלצות תחזוקה מקצועיות.

אנו מספקים תקופת אחריות של 18 חודשים, 6 חודשים יותר מהממוצע בתעשייה. עבור פגמים איכותיים הנובעים במסגרת כיסוי האחריות, אנו מבטיחים זמן תגובה של 48 שעות ופתרון תקלות באתר תוך 72 שעות.

שאלות נפוצות (שאלות נפוצות)

ש: מהו העומס והתזוזה המקסימליים הניתנים להשגה עבור תומכי קפיצים קבועים בשימוש כבד?

ת: דגמים סטנדרטיים מגיעים לעומס מרבי של 2000kN ותזוזה מקסימלית של 600 מ"מ. עיצובים מותאמים זמינים לדרישות גדולות במיוחד, המסוגלים לעומס של עד 3000kN ותזוזה של 800 מ"מ.

ש: האם המוצרים מתאימים לשירות בטמפרטורה נמוכה?

ת: כן. גרסאות מיוחדות בטמפרטורה נמוכה מאמצות פלדת אל חלד 304 או 316L, מאומתת באמצעות בדיקות השפעה בטמפרטורה נמוכה, ויכולות לפעול ביציבות ב-196℃ עבור LNG, אתילן ומערכות צינור קריוגניות אחרות.

ש: מהם זמני האספקה ​​הסטנדרטיים?

ת: לדגמים סטנדרטיים יש זמן אספקה ​​של 45-60 יום; יחידות מותאמות נמשכות 60-90 ימים בהתאם למורכבות. הפקת Rush זמינה לפרויקטים דחופים, עם זמן אספקה ​​קצר ביותר של 30 יום.
