Yangzhou Tianshun עיצבה וייצרה תומכי קפיצי עומס קבוע מאז 2012. מתלי העומס הגבוה שלנו, המכסים עומסי עיצוב של עד 500 קילו-ניין וניתנים להתאמה אישית מעבר לכך, בנויים במתקן של 35,000 מ"ר המאויש על ידי למעלה מ-100 עובדים מוסמכים. כל יחידה מוגדרת מראש, נבדקה ונשלחת עם תיעוד מלא לפרויקטים ביותר מ-45 מדינות.
עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.
בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.
מוצרים אלה מתאימים למערכות צנרת תעשייתיות בעלות תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.
|
טבלת מפרט של קולב קפיץ קבוע |
דוּגמָה |
|
דגם / סדרה |
PH, LH, CA, CS, TH |
|
כושר עומס (תפעול) |
0.1 קילוואן - 500 קילוואן |
|
סך הכל נסיעות |
50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ |
|
נסיעות בפועל |
עד 600 מ"מ |
|
סטיית עומס (סובלנות) |
±5% (סטנדרטי) / ±3% (High Prec.) |
|

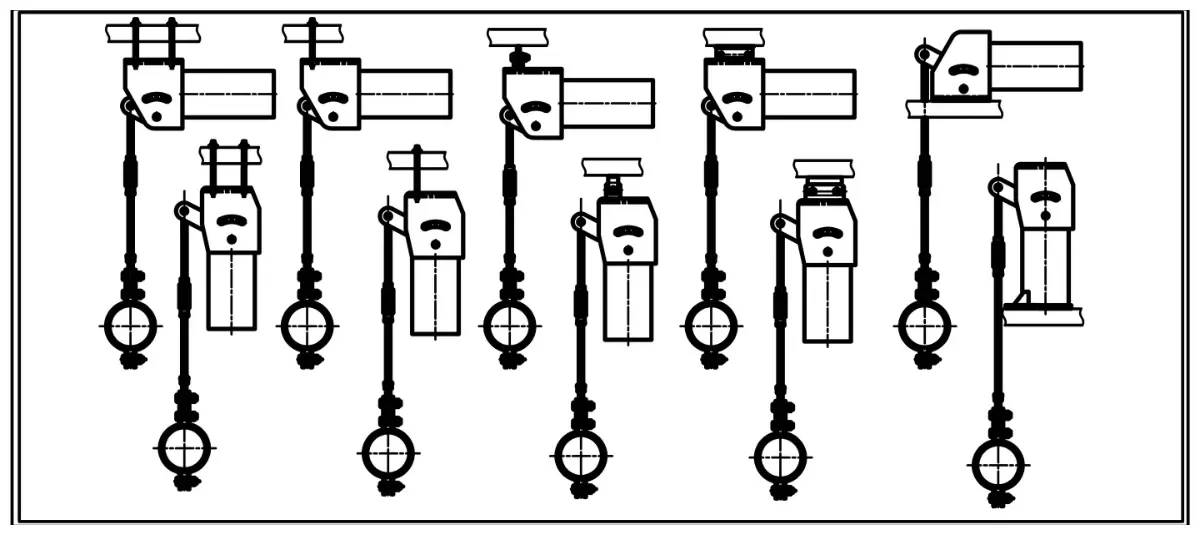

מיקום התקנה |
אופקי / אנכי |
|
גימור דיור |
מגולוון חם / אפוקסי |
|
טמפ' הפעלה |
-20°C עד +80°C (סביבה) |
|
חומר סליל קפיץ |
60Si2Mn / 50CrVA |
|
טווח התאמת עומס |
±10% (התאמת שדה) |
אנו ממירים בין תקנים לאומיים בתנאי שהפרמטרים תואמים מבחינה טכנית. לא מוחלים גורמי תיקון כאשר עומסי התכנון והנסיעות נופלים בגבולות התקן הנבחר.
כאשר מתלה קפיצים קבוע בעומס גבוה חווה תזוזה אנכית גדולה עקב התפשטות תרמית, תומך קפיץ משתנה משנה את כוח ההתנגדות שלו כשהקפיץ נדחס או מתארך. וריאציה זו של עומס יכולה להעביר מתח לא רצוי לקיר הצינור, לציוד המחובר ולתומכים סמוכים. מתלה קפיצי קבוע מבטל בעיה זו על ידי מתן כוח תומך כמעט ללא שינוי מהמצב הקר לעמדת ההפעלה החמה ולכל מקום ביניהם.
המנגנון משתמש בקפיץ דחיסה הפועל דרך מכלול ארכובה ומוט חיבור. הגיאומטריה מסודרת כך שמומנט הקפיץ סביב הציר הראשי שווה למומנט העומס בכל נקודה במכה. התוצאה היא כוח תמיכה שנשאר ברצועת סטייה צרה ללא קשר למרחק התנועה האנכית של הצינור.
דגמים סטנדרטיים מכסים עומסי הפעלה מ-0.1 קילו-ניין עד 500 קילו-נוט. עבור עומסים מעבר ל-500 קילו-ניין אנו מהנדסים תמיכות מותאמות אישית מול שרטוטים ומפרטים של הלקוח. סטיית העומס נשמרת בטווח של ±5% מהערך המדורג כסטנדרט, עם אפשרות דיוק גבוהה המשיגה ±3%. סובלנות הדוקה זו מאומתת על ספסל הכיול שלנו לפני המשלוח.
הדיור פועל כמתחם מגן, מרחיק פסולת בניין וזיהום האתר מהמעיין ומההצמדה. זמינים מהלכים סטנדרטיים של 50 מ"מ, 100 מ"מ, 200 מ"מ ו-400 מ"מ, וניתן לספק מהלך בפועל של עד 600 מ"מ כאשר פריסת הצנרת דורשת זאת. עצירות גבול נסיעה עליונות ותחתונות משולבות כדי למנוע מעבר יתר בכל כיוון, וסולם נסיעה גלוי מאפשר לצוותי ההתקנה לאשר את המיקום בכל עת.
סלילי קפיצים מפותלים מפלדה 60Si2Mn או 50CrVA, שניהם נבחרים בשל חוזק העייפות הגבוה שלהם וביצועים עקביים לאורך שנים של רכיבה תרמית. השילוב של חומר טוב ותהליכי סלילים מבוקרים תומך בתפוקת העומס היציבה ובמרווחי שירות ארוכים הצפויים במפעלי כוח ותהליכים.
בורג לכוונון עומס מאפשר כוונון עדין של כוח התמיכה באתר. סיבוב הבורג בכיוון המסומן מגביר או מפחית את העומס במרווחים של 2%, עם טווח התאמה כולל של ±10% עד ±20% בהתאם לדגם. חוגה צמודה לבורג קוראת את ההתאמה ישירות, כך שהמתקין יכול לחייג את ההגדרה הנדרשת מבלי להסיר את היחידה או להשתמש בתאי עומס חיצוניים.
כל מתלה קפיץ קבוע יוצא מהמפעל עם סיכות אדומות מוגדרות מראש למצב ההתקנה הקרה שצוין על ידי הלקוח. הפינים נועלים את המנגנון כך שניתן לבדוק את מערכת הצנרת בצורה הידרוסטטית או לנקות כימית ללא סטיה נוספת של מכלול הקפיץ. הפינים הסטנדרטיים שלנו נועדו להחזיק עד פי שניים מעומס ההפעלה הנקוב במהלך הבדיקה. אם צפויים עומסי בדיקה גבוהים יותר, אנו מחזקים את מכלול הפינים ברגע שהודיעו לו בשלב ההזמנה. יש להסיר את הפינים לפני הפעלת המערכת.
מערכת האיכות שלנו מוסמכת לתקן ISO 9001:2015. כל מתלה קפיצי קבוע מורכב ומוגדר מראש לעומס ונסיעה שצוין על ידי הלקוח על מעמד בדיקה מכויל. אנו מתעדים את העומס במספר מיקומים לאורך המהלך כדי לאשר שהסטייה נשארת בסובלנות שצוינה. רישומי בדיקה אלו נשמרים וניתן לצרף אותם עם המשלוח.
ניתן לעקוב אחר אישורי חומר עבור סלילי הקפיצים, הפלדה המבנית והמחברים אל הטחנה. עבור פרויקטים הדורשים עמידה ב-ASME B31.1, B31.3, EN 13480, או קודים בינלאומיים אחרים, אנו מספקים את חבילות התיעוד הדרושות, כולל כישורי הליך ריתוך ודוחות NDT כאשר רלוונטי.
תומכים אלה מותקנים בכל מקום שבו מערכת צינורות רואה תזוזה אנכית גדולה ואינה יכולה לסבול כוחות תמיכה משתנים. מתקנים אופייניים כוללים קווי קיטור ראשיים בתחנות כוח תרמיות וגרעיניות, צנרת חימום חוזר, זרמים של מי הזנה לדוד, וצנרת תהליכית בטמפרטורה גבוהה בבתי זיקוק ובמפעלים כימיים. בכל אחד מהמקרים, המתלה שומר על עומס כמעט קבוע מקור לחום, ומונע העברת מתח לא רצוי לחיבורי טורבינה, חרירי כלי שיט וציוד רגיש אחר.
תומך קפיץ משתנה משנה את העומס שלו כשהקפיץ מתהפך, מה שאומר שהצינור מרגיש כוח שונה במצבים קרים וחמים. מתלה קפיצי קבוע מתוכנן כך שכוח התמיכה נשאר כמעט זהה לאורך כל המהלך. זה מונע משונות עומס מהעברת מתח למערכת הצינורות, דבר שחשוב במיוחד בקווים קריטיים עם תנועה אנכית גדולה.
כֵּן. אנו מתייחסים לתמיכות קיבולת גבוהה כהזמנות מותאמות אישית. אתה יכול לשלוח לנו את שרטוטי העיצוב או לציין את העומס, הנסיעה, חיבורי הקצה והקוד הרלוונטי. צוות ההנדסה שלנו יתכנן את המתלה בהתאם ויספק שרטוטי אישור לפני הייצור.
הפינים המוגדרים מראש נועלים את המתלה במצב ההתקנה הקרה. הם שומרים על המנגנון קשיח כך שניתן למלא את מערכת הצינורות, לבצע בדיקות הידרו או לנקות כימי מבלי שהקפיץ יזוז. יש להסיר את הפינים רק לאחר השלמת כל הבדיקות ולפני הפעלת המערכת לפעולה רגילה. השארתם במקומם במהלך הפעולה תמנע מהמתלה לתפקד.
אנו מספקים באופן שוטף קולבי קפיצים קבועים ל-GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L, ו-JIS B 8501. אם הפרויקט שלך מצריך תקן אחר, ונבקש לאשר לנו את התאימות.
הגימורים הסטנדרטיים שלנו הם מגולוון חם וצבוע אפוקסי. עבור אטמוספרות קורוזיביות במיוחד, אנו יכולים ליישם מערכות ציפוי מיוחדות או לייצר את המארז מפלדת אל חלד. אנא ציין את התנאים הסביבתיים עם שאלתך כדי שנוכל להציע מערכת הגנה מתאימה.
אנו מקבלים תשלום בהעברה בנקאית. זמני האספקה תלויים בכמות ההזמנה ובמורכבות ההגדרות המותאמות אישית, אך בדרך כלל ניתן לייצר קולבי קפיצים קבועים סטנדרטיים ולהגדיר אותם מראש תוך ארבעה עד שישה שבועות מאישור ההזמנה. ניתן לדון ולהסכים על אספקה מהירה במהלך המשא ומתן על החוזה.
כאשר אתה שואל לגבי מתלה קפיצים קבוע בעומס גבוה, מוקצה לך מנהל חשבונות מסור שמבין בתכנון תמיכת צינורות, לא רק במונחים מסחריים. צוות ההנדסה שלנו סוקר את דרישות התקן של העומס, הנסיעה והצנרת שלך ומגיב בהצעה טכנית תוך 24 שעות. תצורות מותאמות אישית - נסיעות לא סטנדרטיות, טווחי טמפרטורה מורחבים, חומרים מיוחדים או תיעוד ספציפי לפרויקט - מטופלות כחלק מהיקף האספקה הרגיל שלנו.
לאחר המסירה אנו מספקים הנחיות התקנה, הוראות להסרת סיכות מוגדרות מראש וייעוץ תחזוקה. למעלה מ-70% מהעסקים שלנו מגיעים מהזמנות חוזרות מלקוחות התלויים בתמיכה שלנו כדי לבצע באופן צפוי מחזור אחרי מחזור.
