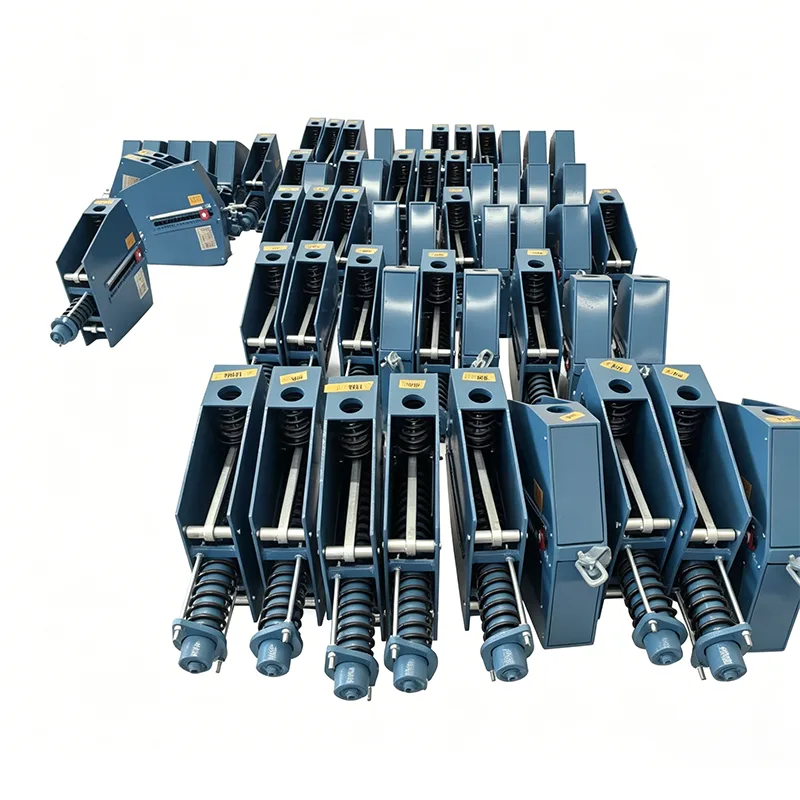

Yangzhou Tianshun Pipeline Technology Co., Ltd, שנוסדה בשנת 2012, בעלת מומחיות עמוקה של 14 שנים בפתרונות תמיכת צנרת לתעשיית החשמל, עם מוצרים המשרתים עשרות פרויקטים של תחנות כוח מקומיות. תחנת הכוח התרמית שלנו היא מוצר מיוחד שפותח אך ורק בהתאם לסדרת DL/T של תקני תעשיית החשמל. אופטימיזציה מיוחדת עבור מאפייני הפעולה המתמשכים בטמפרטורה גבוהה, בלחץ גבוה ובמחזור ארוך של תחנות כוח תרמיות, היא מרכיב התמיכה המרכזי עבור ארבע מערכות הצינור העיקריות של תחנות כוח.
עקומת תזוזה של עומס המתקבלת מבדיקת הסוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.
בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.
מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.
בהשוואה לצינורות תעשייתיים רגילים, מערכות צינורות של תחנות כוח תרמיות פועלות בתנאים קשים בהרבה:
▶ טמפרטורה ולחץ גבוהים: צינורות קיטור ראשיים ב-540℃~620℃, לחץ 16MPa~35MPa
▶ תזוזה תרמית גדולה: תזוזה אנכית של צינורות קיטור ראשיים יכולה להגיע ל-300~500 מ"מ
▶ עומסים כבדים: צינורות בעלי קירות עבים בקוטר גדול, עומס נקודת הרמה אחת 50~300 טון
▶ דרישות הפעלה רציפה גבוהות: שעות פעילות שנתיות של יחידה ≥7500 שעות, עם הפסדי כיבוי עצומים
▶ רגיש לדחף ציוד: דרישות מחמירות ביותר לדחף צינור בכניסות ויציאות של טורבינות קיטור
▶ רמת בטיחות גבוהה: מסווגים כצינורות לחץ, עם אחריות בטיחותית משמעותית
מתלי קפיצים קבועים רגילים אינם יכולים לעמוד במלוא הדרישות הללו, מה שהופך את תמיכת הקפיץ הקבועה של תחנת כוח תרמית ייעודית חיונית.
| טבלת מפרט של קולב קפיץ קבוע | דוּגמָה |
| דגם / סדרה | PH, LH, CA, CS, TH |
| כושר עומס (תפעול) | 0.1 קילוואן - 500 קילוואן |
| סך הכל נסיעות | 50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ |
| נסיעות בפועל | עד 600 מ"מ |
| סטיית עומס (סובלנות) | ±5% (סטנדרטי) / ±3% (High Prec.) |
| מיקום התקנה | אופקי / אנכי |
| גימור דיור | מגולוון חם / אפוקסי |
| טמפ' הפעלה | -20°C עד +80°C (סביבה) |
| חומר סליל קפיץ | 60Si2Mn / 50CrVA |
| טווח התאמת עומס | ±10% (התאמת שדה) |
מתלים ותומכים לתחנות כוח תרמיות חייבים לעמוד בתקנים הבאים של תעשיית החשמל:
|
מספר סטנדרטי |
שם רגיל |
דרישות ליבה |
|
DL/T 616 |
מדריך לתחזוקה והתאמה של צינורות מים-קיטור ותמיכות בתחנות כוח תרמיות |
דרישות תחזוקה, התאמה ובדיקה תפעולית |
|
DL/T 1113 |
קוד קבלה לתומכי צינור ומתלים בתחנות כוח תרמיות |
תקני קבלת מפעל וקבלת התקנה |
|
DL/T 5054 |
קוד טכני לתכנון צינורות קיטור-מים בתחנות כוח תרמיות |
בחירת עיצוב וחישוב עומס |
|
GB/T 17116 |
תמיכת צינור ומתלים חלק 1: מפרטים טכניים |
דרישות טכניות כלליות |
תמיכת קפיצים קבועה של תחנת כוח תרמית עומדת במלואה בכל הדרישות הסטנדרטיות לעיל, וניתן להשתמש ישירות במסמכי מסירה מהמפעל לפיקוח וקבלה על איכות תחנת הכוח.
|
מערכת תחנת כוח |
שם צינור |
סוג מוצר מומלץ |
פרמטרים אופייניים |
|
מערכת דוודים |
צינור קיטור ראשי |
תחנת כוח תרמית תמיכת קפיצים קבועה |
100 ~ 300 טון, תזוזה של 200 ~ 400 מ"מ |
|
מערכת דוודים |
מחממים מחדש את צינור הקיטור |
מתלה/תמיכה קפיצים קבועים |
80~200 טון, תזוזה של 250~450 מ"מ |
|
מערכת מי הזנה |
צינור מי הזנה בלחץ גבוה |
שילוב כוח קבוע + משתנה |
30 ~ 100 טון, תזוזה של 100 ~ 250 מ"מ |
|
מערכת טורבינת קיטור |
צינורות כניסת/יציאה של טורבינה |
תמיכה קפיצית קבועה בדיוק גבוהה |
50~150 טון, קביעות ≤±4% |
|
מערכת אוויר, גז פליטה ופחם |
תעלות אוויר חם, תעלות גז פליטה |
תמיכת קפיצי כוח משתנה |
10 ~ 50 טון, תזוזה של 50 ~ 150 מ"מ |
|
מערכת קיטור חילוץ |
צינורות חילוץ קיטור בכל השלבים |
כוח משתנה + כוח קבוע |
5 ~ 50 טון, תזוזה של 50 ~ 200 מ"מ |
|
מערכת ניקוז |
צינורות ניקוז ופיצוץ |
קפיץ כוח משתנה |
1 ~ 20 טון, תזוזה של 30 ~ 100 מ"מ |
|
מערכת מים כימית |
איפור מים, עיבוי |
תמיכה קשיחה + כוח משתנה |
עומס קטן, תזוזה קטנה |
קפיצים משתמשים בפלדת קפיצים עמידה לטמפרטורות גבוהות 60Si2CrVA, ומפחיתים את קצב הרפיית המתח ב-50% ב-400℃
חלקים בטמפרטורה גבוהה מאמצים פלדה עמידה בחום 12Cr1MoV כדי למנוע זחילה בטמפרטורה גבוהה
מצויד בנעלי צינור בידוד תרמי לחסימת העברת חום מצינורות לקפיצים
טמפרטורת הפעלה קפיצית נשלטת מתחת ל-120℃ כדי להבטיח יציבות ביצועים לטווח ארוך
הקביעות השתפרה ל-≤±4%, תוך מזעור הדחף בטורבינות קיטור
מכויל לתנאי עבודה קרים וחמים לפני הלידה
חיווי תזוזה מדויק עד 1 מ"מ לניטור תפעול נוח
עקומות תזוזה של עומס זמינות לתמיכה בניתוח מתח בצנרת
משטח מצלמת עם מרווה בתדר גבוה + טיפול קרבוריזציה, חיי בלאי ארוכים פי 5
צירי פינים עם תותבים משמנים עצמיים, עיצוב ללא תחזוקה
כל הברגים עם אמצעים נגד התרופפות, ללא התרופפות תחת רטט
דירוג אנטי קורוזיה ברמת C4, מתאים לסביבות תחנות כוח חיצוניות
מכויל במדויק לפי עומסי מכון התכנון לפני המסירה, התקנה ישירה במקום
מצויד בכלי פתיחה מיוחד, ביטול נעילה בלחיצה אחת לאחר ההתקנה
מנגנון התאמת עומס חיצוני, המאפשר כוונון עדין מקוון במהלך הפעולה
סימוני תזוזה ברורים לתצפית קלה על ידי אנשי בדיקת תחנות כוח
מגבלות מכניות עליונות ותחתונות למניעת נזקי מעבר יתר
מקדם בטיחות מוט מתלה פי 5, מבטל את הסיכון לשבר
התקן הגנה מפני שבר קפיץ, המבטיח תמיכה בטוחה גם בתנאים קיצוניים
סימון אזהרת עומס יתר כדי להנחות את המפעילים לטיפול בזמן
בעיות נפוצות ואמצעי מניעה
|
בעיית תפעול |
ניתוח סיבה |
אמצעי מניעה |
|
נעילת קפיץ לא שוחררה |
שוכחים להסיר ברגי נעילה לאחר ההתקנה |
חייב להיכלל ברשימת הבדיקה לקבלת התקנה |
|
חסימת תזוזה |
מנגנון חלודה, חוסר שימון |
בדיקה שנתית ושימון של פירי פינים |
|
סטיית עומס גדולה |
משקל צינור בפועל אינו עולה בקנה אחד עם התכנון |
בדוק מחדש והתאם חודש לאחר הניתוח |
|
הטיית קולב |
תזוזה גדולה של צינור אופקי |
בחר מבנים המאפשרים סטייה |
|
קורוזיה חמורה |
סביבות חופיות בחוץ |
בחר חומרים מגולוונים או נירוסטה |
בדוק את מיקום מחוון התזוזה והשווה עם רשומות היסטוריות
ודא שכל ברגי הנעילה הוסרו
בדוק את מוטות המתלים ואת פירי הסיכות לאיתור עיוותים וסדקים
בדוק אם ריתוכים נסדקים
בדוק את תקינות הציפוי נגד קורוזיה
רשום נתוני פעולה וקבע פנקס תמיכה/מתלה
עם תחזוקה נאותה, תחנת כוח תרמית קבועה קפיצית תמיכת חיי שירות של למעלה מ-20 שנה, התואמת את תוחלת החיים של הציוד הראשי של תחנת הכוח.
תקני אספקת פרויקט תחנת כוח חבילת מסמכים מפעל (עומדת בדרישות הפיקוח על איכות תחנת הכוח):
תעודת הסמכה למוצר
תעודות איכות חומר
דוחות מבחן אביב
עקומות בדיקת עומס מכונה מלאות
מדריך התקנה ותפעול
רישומי בדיקת מפעל
כוח אדם טכני באתר גילוי טכני
הדרכה וביצוע התקנה
תמיכה בפעולת ניסוי חתך של תחנת כוח
ליווי לתפעול ניסיון של יחידה 168 שעות
שירת יותר מ-30 פרויקטים של תחנות כוח ביתיות, כולל יחידות של 300MW, 600MW, 1000MW
סיפק תמיכה עבור ארבעה צינורות עיקריים של יחידת 1000MW קריטית במיוחד
החליף למעלה מ-200 תומכים/מתלים בפרויקט שיפוץ תחנת כוח תרמית
אין תלונות על איכות במשך שנים רצופות, שיעור רכישה חוזרת גבוהה מתחנות כוח
3 שנות אחריות למוצר, תיקון והחלפה חינם במהלך תקופת האחריות
מענה 24 שעות לבעיות חירום של תחנת כוח, תמיכה באתר תוך 48 שעות
ייעוץ טכני לכל החיים ואספקת חלקי חילוף
שירות תמיכה/בדיקת מתלה שנתי זמין
תמיכת קפיצים קבועה של תחנת כוח תרמית היא בחירת התמיכה האמינה עבור צינורות בטמפרטורה גבוהה ובלחץ גבוה בתחנות כוח תרמיות. עם ניסיון מעמיק של 14 שנים בתעשיית החשמל, אנו מבינים היטב את תנאי העבודה של תחנות הכוח ודרישות התקן, ומבטיחים תפעול בטוח ויציב של יחידות עם מוצרים ושירותים מקצועיים.
