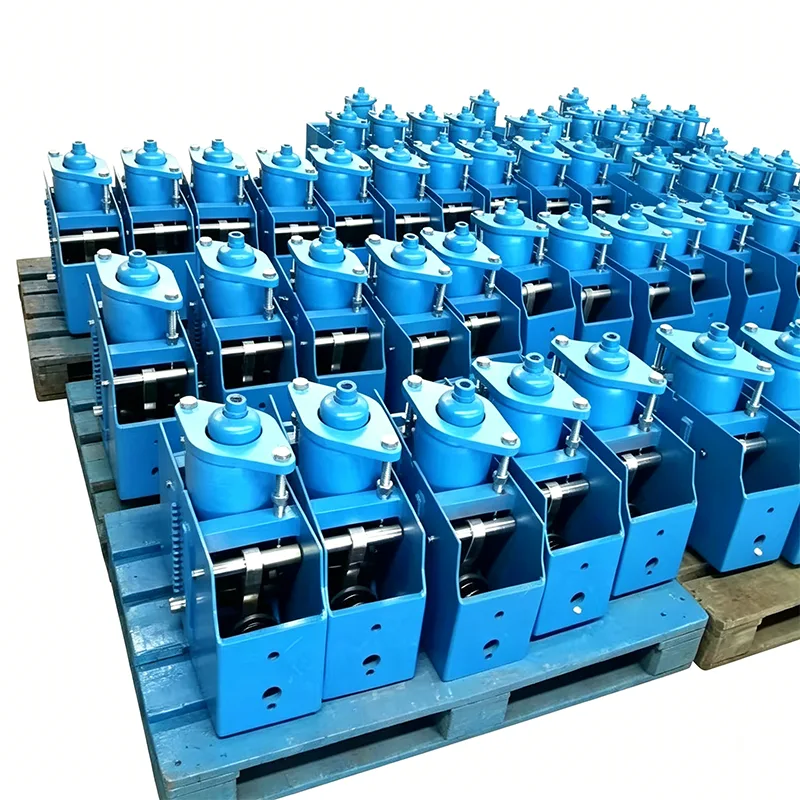

תמיכת קפיצים קבועים מנירוסטה

בסביבות קורוזיביות במיוחד כמו תעשיות ימיות, כימיות, תרופות ועיבוד מזון, תומכי קפיצים קבועים מפלדת פחמן רגילים חווים בדרך כלל ניקוב קורוזיה, שבר חלודה קפיצית ותפיסת ברגי חיבור תוך 1-3 שנים. כשלים אלו לא רק גורמים לריכוז מתח בצנרת ולדליפת מדיה אלא עלולים גם להוביל להשבתות לא מתוכננות של מפעלים, וכתוצאה מכך להפסדים כלכליים אדירים ולסכנות בטיחותיות.

עקומת תזוזה של עומס המתקבלת מבדיקת סוג של תומך/מתלה קפיץ קבוע. הציר האופקי מייצג תזוזה בעוד הציר האנכי מייצג עומס. העקומה נשארת כמעט אופקית לאורך כל מהלך העבודה, מה שמוכיח שכוח התמיכה נשאר קבוע בעצם כאשר הצנרת מתעקמת עקב התרחבות והתכווצות תרמית.

בדיקת סוג זה מאמתת את עמידות העומס, יציבות נסיעה מלאה ואמינות תפעולית של יחידות קפיצים קבועים. כל יחידות הייצור כפופות לכיול עומס לפני המשלוח, כאשר סטיית עומס נשלטת בתוך ±6% ​​בהתאם ל-ANSI/MSS-SP-58-2018 ו-NB/T47038-2013.

מוצרים אלה מתאימים למערכות צנרת תעשייתיות עם תזוזה תרמית גדולה, כולל צינורות קיטור ראשיים וצנרת אחרת בטמפרטורה גבוהה ובלחץ גבוה.

מיוצר כולו מחומרי נירוסטה, תומך קפיצי נירוסטה קבוע פותר ביסודו את אתגרי התמיכה בצנרת בסביבות קורוזיביות.

מפרט טכני של המוצר

טבלת מפרט מתלה קפיצים קבועים	דוּגמָה
דגם / סדרה	PH, LH, CA, CS, TH
כושר עומס (תפעול)	0.1 קילוואן - 500 קילוואן
סך הכל נסיעות	50 מ"מ, 100 מ"מ, 200 מ"מ, 400 מ"מ
נסיעות בפועל	עד 600 מ"מ
סטיית עומס (סובלנות)	±5% (סטנדרטי) / ±3% (High Prec.)
מיקום התקנה	אופקי / אנכי
גימור דיור	מגולוון חם / אפוקסי
טמפ' הפעלה	-20°C עד +80°C (סביבה)
חומר סליל קפיץ	60Si2Mn / 50CrVA
טווח התאמת עומס	±10% (התאמת שדה)

מערכת חומרים מפלדת אל חלד מדורגת

הקמנו מערכת חומרים מדורגת מלאה לתמיכות קפיצים קבועים מנירוסטה, התאמת חומרים במדויק בהתאם לדרגות קורוזיה שונות ודרישות תנאי עבודה כדי למנוע הנדסת יתר או ביצועים לא מספיקים:

דרגת חומר	הרכב ליבה	עמידות בפני קורוזיה	סביבות ישימות
304 נירוסטה	18Cr-8Ni	טוֹב	קורוזיה קלה בתוך הבית, סביבות מים מתוקים, אטמוספרות כימיות כלליות
נירוסטה 316L	16Cr-12Ni-2Mo	מְעוּלֶה	אטמוספרות ימיות, חומצות ואלקליות חלשות, שפכים כימיים, עיבוד מזון
2205 פלדה דופלקס	22Cr-5Ni-3Mo	מְעוּלֶה	חומצות ואלקליות חזקות, מי ים עם תכולת יוני כלוריד גבוהה, סביבות שדות נפט וגז
904L סופר נירוסטה	20Cr-25Ni-4.5Mo	יוֹצֵא דוֹפֶן	מדיה קורוזיבית חזקה כגון חומצה גופרתית וחומצה זרחתית, סביבות כימיות בטמפרטורה גבוהה

כל חומרי הנירוסטה מקורם במפעלי פלדה מקומיים מובילים כגון Baosteel ו- Taigang. כל אצווה של חומרים מלווה בתעודת החומר המקורית ועוברת אימות של 100% אנליזה ספקטרלית.

מאפייני ביצועי ליבה

▶  מבנה נירוסטה: כל הרכיבים מקפיצים והצמדות לבתים וברגים עשויים מפלדת אל חלד, ללא חלקי פלדת פחמן

▶  דיוק כוח קבוע יציב: שיעור שינוי עומס מהלך מלא של ≤5%, שמירה על ביצועים לטווח ארוך שאינם מושפעים מקורוזיה

▶  טיפול נגד קורוזיה פסיבציה: כל הרכיבים עוברים טיפול כבישה ופסיבציה ליצירת סרט תחמוצת צפוף על פני השטח

▶  עיצוב לא מגנטי אופציונלי: גרסאות נירוסטה לא מגנטיות זמינות עבור מקומות מיוחדים כגון חדרי MRI

▶  מבנה אטום לחלוטין: מונע כניסת חומרי מאכל למנגנונים פנימיים, מאריך את חיי השירות

▶  ניתן לכוונון מקוון: מצויד בברגי כוונון מנירוסטה לכוונון עומס עדין ללא כיבוי

הבדלים עיקריים מתמיכות קפיצים קבועים מפלדת פחמן

פריט השוואה	תמיכת קפיצים קבועים מפלדת פחמן	תמיכת קפיצים קבועים מנירוסטה
חומר גוף ראשי	פלדת פחמן Q235B/Q345B	304/316L/2205 נירוסטה
חיים נגד קורוזיה	1-3 שנים (צבע רגיל)	10-20 שנים (כבישה ופסיביות)
תדירות תחזוקה	הסרת חלודה שנתית וצביעה מחדש	אין צורך בתחזוקה שוטפת נגד קורוזיה
טמפרטורת הפעלה	-40℃ ~ +450℃	-196℃ ~ +600℃
תאימות מדיה	מדיה ניטראלית בלבד	תואם לרוב המדיות המאכלות
עלות מחזור חיים כוללת	גבוה (החלפה תכופה + תחזוקה)	נמוך (התקנה חד פעמית לשימוש ארוך טווח)



תרחישי יישום טיפוסיים

תוכנן במיוחד עבור סביבות קורוזיביות מאוד, תומך קפיצים קבועים מנירוסטה נמצאים בשימוש נרחב ב:

▶  מערכות צנרת על פלטפורמות ימיות וחוות רוח ימיות

▶  צינורות הולכה של חומצה, אלקלי ומלח בתעשייה הפטרוכימית

▶  צנרת נקייה בתעשיות תרופות ועיבוד מזון

▶  צנרת במתקני התפלת מי ים וטיהור שפכים

▶  מסופי LNG וחוות מיכלי אחסון באזורי החוף

▶  צינורות מדיה רדיואקטיביים בתחנות כוח גרעיניות

תהליכי ייצור בלעדיים

בהתמקדות במאפיינים של חומרי נירוסטה, פיתחנו תהליכי ייצור בלעדיים לתמיכות קפיצים קבועים מנירוסטה:

▶  ריתוך קשת ארגון: כל הריתוכים מאמצים ריתוך קשת טונגסטן בגז (GTAW) ללא ניתזים או תכלילים של סיגים

▶  כבישה ופסיבציה אינטגרלית: כבישה ופסיבציה כללית לאחר ההרכבה כדי להבטיח ביצועים עקביים נגד קורוזיה על כל המשטחים

▶  בקרת זיהום ברזל: כלים מיוחדים משמשים במהלך הייצור כדי למנוע זיהום מפלדת פחמן

▶  בדיקת ריסוס מלח: כל אצווה של מוצרים עוברת בדיקת ריסוס מלח ניטרלי של 72 שעות כדי לאמת ביצועים נגד קורוזיה

▶  איתור דליפת הליום: איתור דליפת הליום מתבצע עבור מוצרים עם דרישות איטום גבוהות

בקרת איכות של תהליך מלא

בדיקות פנימיות מקיפות מבוצעות על כל מוצר לפני המשלוח

לפני המשלוח, כל מוצר עובר תהליך בדיקה פנימי מלא. תהליך זה כולל בדיקה מימדית וויזואלית, PMI (זיהוי חומר חיובי), בדיקת קשיות, בדיקת MT/PT לא הרסנית במידת האפשר, בדיקת עומס קפיצים עם עקומות תזוזה של עומס ומדידות עובי ציפוי. מסופקים דוחות בדיקת מפעל (FTR) ודוחות בדיקת חומרים (MTR).

הבהרה לגבי הסמכת צד שלישי

בדיקות פנימיות אינן זהות לבדיקות של צד שלישי המוסמכות על ידי ILAC. אם נדרשת בדיקה של צד שלישי או בדיקות מעבדה, ניתן לספק זאת כשירות אופציונלי נפרד.

שירותי פיקוח אופציונליים של צד שלישי (מצוטט בנפרד)

1. בדיקת חומרים

שירות זה מכסה ניתוח הרכב כימי, בדיקות מתיחה, בדיקות השפעה בטמפרטורה נמוכה של Charpy ובדיקות קשיות.

2. ריתוך NDT

השיטות הזמינות כוללות בדיקת חלקיקים מגנטיים (MT), בדיקת חדירה נוזלית (PT), בדיקה אולטרסאונד (UT) ובדיקת רנטגן (RT).

3. בדיקת ביצועי עומס קפיץ

עקומות תזוזה של עומס כלולות.

4. בדיקת גלוון/ציפוי אפוקסי להגנה מפני קורוזיה

5. בדיקות עדויות, מעקב מפעל ובדיקה לפני משלוח (PSI)

היתרונות הבולטים שלנו

מודד נגד מערכת תמיכה בצנרת הבינלאומית של LISEGA

דיוק עומס המוצר, תקני הבדיקה ומערכות התיעוד שלנו מותאמים למערכת התמיכה הבינלאומית בצינורות LISEGA.

יותר מספק מקומי סטנדרטי

בניגוד ליצרנים מקומיים סטנדרטיים המספקים רק את המוצר עצמו, אנו מספקים עקומת תזוזה של עומס עם כל יחידת קפיץ. אנו גם עוזרים לארגן בדיקות SGS של צד שלישי ובדיקות עדים, ואנו תומכים בביקורות מסמכים על ידי מהנדסי PE/CPE עבור פרויקטים בחו"ל.

תמיכה בשירות טכני

הערכת סביבה קורוזיבית בחינם והמלצות לבחירת חומרים

עיצוב מותאם אישית של תומכי קפיצים קבועים מנירוסטה לא סטנדרטיים

הדרכת התקנה באתר והדרכה לתחזוקה נגד קורוזיה

תקופת אחריות של 12 חודשים עם תמיכה טכנית לכל החיים

חלקי חילוף לשעת חירום נשלחים תוך 48 שעות

שאלות נפוצות (שאלות נפוצות)

ש: האם קפיץ קבוע מנירוסטה תומך בחלודה?

ת: נירוסטה אינה עמידה לחלוטין בפני חלודה, אך בעלת עמידות מצוינת בפני קורוזיה בסביבות ספציפיות. המוצרים שלנו עוברים טיפול כבישה ופסיבציה, מה שמבטיח ללא חלודה במשך יותר מ-10 שנים בסביבות אטמוספריות ימיות. עבור סביבות קורוזיביות מאוד, ניתן לבחור חומרים בדרגה גבוהה יותר לפי הצורך.

ש: האם אתה יכול לספק מוצרי נירוסטה באיכות מזון?

ת: כן. אנו מספקים מוצרי נירוסטה 316L העומדים בתקני מגע עם מזון של ה-FDA. המשטחים מלוטשים ללא פינות מתות וקלים לניקוי, מה שהופך אותם למתאימים לתעשיות עיבוד מזון ותעשיות פרמצבטיות.
